تفاصيل المنتج:
|
| معدل تدفق غازات الدخان: | 438030nm³/h | درجة حرارة إمدادات المياه: | 105 |
|---|---|---|---|
| درجة حرارة مدخل الغاز المداخن: | 850 ℃ | قدرة التبخر المقدرة: | 238 T/H. |
| ضغط البخار المقدر: | 4.5 ميجا باسكال | درجة حرارة البخار المقدرة: | 430 درجة مئوية |
| وقت التسليم: | 2-6 أشهر | الضمان: | سنة واحدة |
| الرمز السريع: | 8402190000 | ||
| إبراز: | 438030nm3/h غلاية الأنابيب المائية,438030nm3/h غلاية بخار أنبوب الماء,غلاية أنبوب المياه 238 طن/ساعة,438030nm³/h water tube steam boiler,238 t/h water tube boiler |
||
استرداد حرارة النفايات الغلافي لثلاجة أنبوب المياه الصلبة عالية القوة التثبيت السريع
لمحة عامة:
مع تصميم وحدات متقدمة ، يمكن توسيعه بمرونة وفقًا للاحتياجات الفعلية ، مما يقلل من تكاليف الاستثمار الأولية.ومجهزة بنظام تحكم ذكي في درجة الحرارة لضمان إنتاج البخار المستقرمناسبة للصناعات الكيميائية ومعالجة الأغذية والصيدلة ، وتلبية متطلبات درجة الحرارة العالية والضغط العالي ، وتوفير الطاقة وحماية البيئة ،وصيانة مريحة، مساعدة الشركات على خفض تكاليف التشغيل.

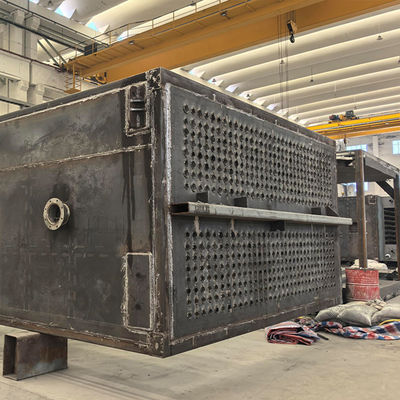

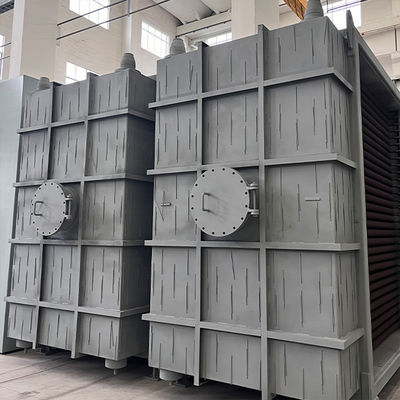

صورة المنتج:
مقدمة المنتج
هذه الغلاية هي نظام توليد البخار مصمم لاستعادة حرارة النفايات من غازات الدخان عالية درجة الحرارة (850 درجة مئوية)مع كل مسار مجهز بالتسلسل مع المكونات التالية على طول اتجاه تدفق الغاز:
(1) البخار
(2) سوبر هيتر
(3) آلة تسخين الغازات النفايات من نوع الصفائح
(4) الاقتصادي
(5) آلة تسخين الغازات النفايات من نوع الأنابيب
مع تبني تخطيط أفقي ، يتكون نظام الغلاية من:
(1) طبلة البخار
(2) قسم التبخر الأمامي
(3) سوبر هيتر
(4) البخار
(5) مخصّص
(6) نظام أنابيب الغلاية.
تستخدم المكونات الرئيسية (البخاري، السوبر هيتر، الاقتصادي، وقنوات الدخان) تصميمًا وحدويًا لتبسيط التثبيت والصيانة.
المواصفات التقنية:
| المعلم | المواصفات |
| نموذج الغلاية | Q438/850-238-4.5/430 |
| معدل تدفق غازات الدخان | 438،030 Nm3/h |
| درجة حرارة مدخل غاز الدخان | 850 درجة مئوية |
| قدرة التبخر الاسمية | 238 طن/ساعة (بما في ذلك 182.515 طن/ساعة من البخار المشبوع الخارجي) |
| ضغط البخار المسموح به | 4.5 مبا |
| درجة حرارة البخار الاسمية | 430 درجة مئوية |
| درجة حرارة مياه التغذية | 105 درجة مئوية |
| درجة حرارة منفذ غاز الدخان | 130 درجة مئوية |
| الكفاءة الحرارية المسجلة | 83% |
| طريقة التثبيت | الترتيبات الخارجية |
المزايا:
(1)الهيكل النموذجي:
وهي تقسم الغلاية الكبيرة التقليدية إلى وحدات صغيرة متعددة، مما يتيح التثبيت السريع والصيانة الأسهل أثناء العمليات اللاحقة.
(2) تصميم نظام تبادل الحرارة:
يتبنى هيكل أنبوب منحني ، مع تحسين سطح التسخين بتخطيط حزمة أنابيب متعددة المراحل لتحسين كفاءة نقل الحرارة عن طريق الحمل.ترتيب التيار المضاد يعزز استرداد حرارة النفايات، خفض درجة حرارة غازات العادم.
(3) ضمان الجودة:
يتم تصنيع الأجزاء الضغطية الرئيسية وتفتيشها واختبارها في المصنع، والذي لديه جودة منتج أكثر موثوقية من المرجل المجمّع في الموقع.
(4) تكنولوجيا التكامل الوحيدة:
يتبنى هيكل مربع مركب (دعم ثابت للإطار المعزز الخارجي + مدخنة ديناميكية داخل الغطاء) ، مما يقلل من استهلاك الصلب بنسبة 30٪ ووقت التثبيت بنسبة 50٪.يدعم تخصيص الوحدة القياسية مع قدرات التعامل تتراوح من 5 إلى 200 طن / ساعة، مناسبة لظروف التشغيل المعقدة في الصناعات مثل المواد الكيميائية والصيدلانية.
(5) مواد مقاومة للضغط وذات كفاءة عالية:
يستخدم قلب الوحدات أنابيب فولاذية عالية القوة تتحمل ضغوط تصل إلى 6.0MPa ، وتزداد مقاومة الارتداء بثلاث مرات ، ومدة الحياة أكثر من 10 سنوات.
(6) نظام تشغيل وصيانة ذكي:
وحدة مراقبة إنترنت الأشياء المتكاملة، ردود الفعل في الوقت الحقيقي من كفاءة الاحتراق وبيانات أخرى، ودقة إنذار خطأ ≥ 95٪، وتخفيض تكلفة الصيانة بنسبة 40٪.تقدم خدمات تحسين الهندسة الحرارية عن بعد، تعديل استراتيجيات تشغيل الوحدة ديناميكيا لضمان معدل استخدام الطاقة أكثر من 85٪.
التطبيق:
وهي مناسبة بشكل خاص لبيئات التثبيت ذات المساحة المحدودة ، مثل إمدادات البخار في الإنتاج الصناعي ، حيث يتطلب الاستجابة السريعة لتغيرات الحمل.
البحث والتطوير والإنتاج:
أنشأت رويدينغ مركز تكنولوجيا هندسة موارد حرق نظيفة في مقاطعة جيانغسو والمختبر الرئيسي لمركز الابتكار المشترك بين JICUI وRuidings.
هذاالمختبر مجهز بمعدات كشف متقدمة مثل طيف طيف انبعاثات البلازما المقترنة بالاندفاع ICP، طيف طيف امتصاص الذري، طيف طيف فلوريسانس الذري،محلل للكروماتوجرافية الأيونية ذات الاحتراق العالي، محلل معدل الاحتراق عالي درجة الحرارة، ومختبر نقطة الشعلة في حالة التوازن السريع.الكشف عن نقطة ذوبان الرماداختبار جودة المياه في غلايات الحرق، تحليل مياه الصرف الصحي، وتحليل النفايات المتطايرة، إلخ.
المنتجات ذات الصلة
العملاء الرئيسيين:
مقدمة الشركة:
رويدينج خبير في الهندسة والتصنيع والبناء والخدمة التنفيذية لنظام معالجة احتراق النفايات الصناعية بما في ذلك المأكسدة الحرارية (يشار إليها أيضًا باسم محرقة),نظام استرداد الحرارة (المرجل) ، وعاء ضغط، نظام معالجة غازات الدخان (DeSOX، DeNOx) ومبادل حرارة الصفيحة، الخ.
تمت ترخيص رويدينغ مع درجة الهندسة لحماية البيئة 2 (غازات النفايات، سائل النفايات، معالجة النفايات الصلبة) شهادة EPC، شهادة ASMEرخصة تصنيع الغلايات من الفئة A، شهادة تركيب الغلاية من الفئة A وتجديد الصيانة والصيانة ، شهادة تصميم وتصنيع A2 لحاوية الصحافة ، شهادة تصميم وبناء خط أنابيب الصحافة GC1 ، GC2.
يصرخونتغطي مساحة مبنى تزيد عن 250 ألف متر مربع وتضم ما يقرب من 300 موظف مهني وفني.منتشرة في مختلف الصناعات المحلية والدولية، مع حصة كبيرة في السوق في صناعة البتروكيماويات.
الأسئلة الشائعة:
1ما هو العمل الرئيسي للشركة؟- نعم
التركيز على البحث والتطوير وتصميم وإنتاج وتثبيت وتشغيل ثلاثة نفايات صناعية (غازات نفايات / نفايات سائلة / نفايات صلبة) معدات معالجة حرق وغلايات خاصة ،وتوفير المعدات الداعمة (مثل مبادلات الحرارة، مجففات الوحل، الخ)
2هل لديك شهادة مؤهلات الصناعة؟
لقد اجتازت الشركة الآن شهادات الجودة والبيئة وصحة العمل ونظام إدارة السلامة والنظافة المهنيةولها مؤهلات المستوى الثاني للتعاقد الهندسي لحماية البيئةتصميم هندسي بيئي خاص من الفئة ب، مؤهلات تصنيع الغلاية من الفئة أ، شهادة تركيب الغلاية من الفئة أ، والفحص وصيانة،شهادة تصميم وتصنيع أوعية الضغط A2شهادة تصميم وتثبيت أنابيب الضغط GC1، GC2، وشهادة تأهيل مكافحة التلوث البيئي من الفئة A (النفايات والغازات العادمة وسوائل النفايات).
- نعم3ما هي المنتجات الأساسية؟
(1) محرقة غازات النفايات:
فرن التأكسيد الحراري التجديدي (RTO) ، فرن التأكسيد الحراري التجديدي (RC0) ، فرن التأكسيد الحراري (C0) ، محرق حراري عالي درجة الحرارة (T0)فرن التنزيف الكاتالي (SCR)
(2) محرقة النفايات السائلة:
محرقة النفايات العضوية السائلة، محرقة النفايات السائلة التي تحتوي على الملح، محرقة بقايا المكونات الثقيلة
(3) محرقة صلبة:
محرقة فرن دوارية مجتمعة، محرقة هروليزة مدفوعة بالغاز، محرقة سرير سائل، محرقة نوع خطوة
(4) غلاية المستوى A:
غلاية حرارة النفايات المنسقة، غلاية حرارة النفايات في الأنفاق، غلاية حرارة الحرق المتكاملة بين الفرن والغلاية، غلاية الحائط ذات الغشاء الكبير، غلاية أنبوب النار
(5) مبادل الحرارة الصفيح:
مبادلة حرارة لوحة ضغط مصفحة بالكامل، مبادلة حرارة أنبوب الدوران عالية الكفاءة، مبادلة حرارة أنبوب دوامة عالية الكفاءة
(6) آلة مساعدة للحرق:
مجفف الوحل، محرقة مخصصة، كسارة النفايات الصلبة، محفز لـ VOC
4في أي جوانب تنعكس المزايا التقنية؟ هل كان لديك تجربة في التعاون عبر الحدود؟
لدينا 29 تكنولوجيا براءة اختراع، تغطي مجالات تحسين هيكل المحرقة، استرداد الحرارة، الخ الشركة لديها فريق تصميم من الدرجة الأولى في الصين،الذي يتقن تكنولوجيا المحرقة ويتعرف على تشغيل المحرقاتلدى المصممين أساس نظري متين و تجربة عملية غنيةأنها تجمع بين تشغيل الأجهزة المتقدمة في الداخل والخارج لتنفيذ عملية وتصميم هيكلياستجابة التصميم سريعة، ويمكن تعديل الخطة في الوقت المناسب وفقا لمتطلبات المشتري، ويمكن تقديم اقتراحات تحسين وفقا لبيانات المشتري والعمليات.
5ماذا يشمل نطاق الخدمة؟
نحن نقدم خدمات كاملة للعملية من استشارة المشروع، وتصميم المخطط، وتصنيع المعدات إلى التثبيت والتشغيل، ودعم أنابيب الضغط وتجديد المرجل.
6هل هناك أي قضايا ناجحة للإحالة؟
وقد خدم العديد من الصناعات بما في ذلك النفط والكيماويات والصيدلة والتخلص من النفايات الصلبة. وتشمل الحالات النموذجية نظام RTO للغازات العضوية النفايات ،مشروع حرق النفايات الكيميائية السائلة، إلخ
7كيفية الحصول على التعاون أو الاقتباس؟
يمكنك تقديم احتياجاتك من خلال النموذج الرسمي على الموقع الإلكتروني، أو الاتصال مباشرة:
الهاتف: +86 15606162805 ؛ +86 0510-87418884
البريد الإلكتروني: ruiding@rdee.com.cn
العنوان: منطقة تركيز الصناعة في شينزوانغ، مدينة يكسينغ، مقاطعة جيانغسو، الصين.
8هل هناك أي تعاون تجاري دولي؟
من خلال الاحتفاظ بحقوق الاستيراد والتصدير المستقلة ، يمكننا توفير خدمات تصدير المعدات والحلول التقنية المخصصة للعملاء في الخارج.
