توفير الطاقة إلى معالجة غازات النفايات المأكسة كفاءة التطهير العالية 9.45 MPaG ضغط العمل

توفير الطاقة التجديد الحراري المأكسدة معالجة غازات النفايات كفاءة عالية التطهير

لمحة عامة:
المأكسدة الحرارية التجديدية (RTO) هي معدات عالية الكفاءة لمعالجة غازات النفايات الصناعية. إنها تسترد حرارة الاحتراق من خلال الجسم السيراميكي التجديدي ،تسخين غازات النفايات العضوية (VOCs) إلى أكثر من 800 درجة مئوية للاكسدة والتحلل في درجات حرارة عالية، وكفاءة التطهير مرتفعة تصل إلى 95٪ ~ 99٪. يمكن أن يقلل تصميم تخزين الحرارة الفريد بشكل كبير من استهلاك الوقود ، مما يوفر 30٪ ~ 50٪ من الطاقة مقارنة مع معدات الحرق التقليدية ،وهو خيار مثالي لحماية البيئة والتحكم في التكاليف.

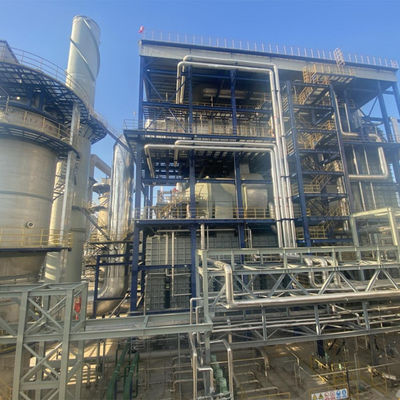

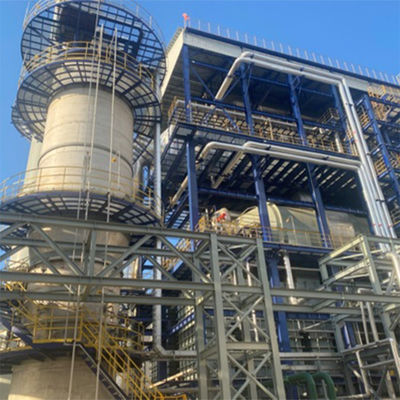

صورة المنتج:

مقدمة المنتج

الوقت المقبول:ديسمبر 2021
الموقع:غوانغدونغ هويجو
الحل:مُكسِّد حراريّ تجديدي
مصدر التلوث:الغازات والمياه العادمة

تم تصميم نظام التأكسيد الحراري التجديدي خصيصًا من قبل Ruiding لشركة Huizhou Yuxin New Materials Co ، Ltd.تمتلك أكبر قدرة إنتاج لمجموعة واحدة في العالم لمرافق أنهيدريد الماليين.

هذا النظام التأكسدي الحراري التجديدي قادر على معالجة 150 ألف طن من غازات الـ (ماليك أنهيدريد) وكمية صغيرة من السوائل النفايات سنوياً.تستخدم رويدينج بشكل مبتكر إما عملية التأكسيد الحراري التجديدي (RTO) مستقلة أو عملية التأكسيد الحراري (TO) مستقلة لمعالجة الغازهذا يمثل أول اعتماد في العالم لعملية جديدة تجمع بين "RTO + TO + نظام استرداد الحرارة النفايات"، لتحقيق أكبر حجم من هواء المعالجة من 480،000 متر مكعب قياسي لكل وحدة واحدة ومعالجة 2.5 طن في الساعة من سائل النفايات. بالإضافة إلى ذلك، يلتقط نظام استرداد حرارة النفايات الحرارة المتبقية، وتحويلها إلى بخار مشبع بمعدل 200 طن في الساعة، مع معايير 9.45 MPaG و 535 درجة مئويةيستخدم هذا البخار المشبوع بعد ذلك لتزويد نظام مياه تحلية بالحرارة.

يحتل النظام مساحة 35 * 59 مترًا ويشمل مكونات مثل فاصل الضباب ، المرشح الحراري ، RTO ، برج غسل الرذاذ ، المتساقط الكهربائي ، TO ،سوبر شاحن بخار عالي الضغط، مفاعل SCR، مُسخّن قبل الغازات المُستهلكة، مُبادل حرارة غازات إزالة الملح، مدخنة، مروحة بدء تشغيل، مروحة عكسية، ونظام احتراق.وحدة RTO المشتركة بالإضافة إلى TO تضمن أن انبعاثات غازات الدخان تلبي المعايير البيئية.

تم الانتهاء الميكانيكي من المشروع في 30 سبتمبر2021، وأكملت تحسين الحالة الساخنة ، بما في ذلك تجفيف الفرن ، في 10 نوفمبر ،2021بدأ الإنتاج والتشغيل رسمياً في أوائل ديسمبر 2021.

النظرية:
تتكون RTO من غرف معزولة مليئة بوسائل السيراميك عالية درجة الحرارة. أثناء التشغيل، يدخل الهواء الملوث إلى المأكسدة من خلال غرفة استرداد الطاقة،حيث تقوم الوسائط السيراميكية بتسخينها مسبقًا قبل إدخالها إلى غرفة الأكسدةعندما يتحرك الهواء من خلال السرير، ترتفع درجة حرارته بسرعة. يحدث تفاعل الأكسدة في غرفة الاحتراق، وتحويل الهواء المحمل بالملوثات إلى ثاني أكسيد الكربون وبخار الماء.إطلاق كمية كبيرة من الطاقة الحرارية.

يخرج الغاز الساخن والنظيف من خلال سرير الاسترداد الثاني، و يترك الحرارة في الوسائط السيرامية. في الدورة التالية، يتدفق تيار العملية عكسيا،استخدام الحرارة المخزنة لتسخين الهواء الواردمن خلال التبديل الدوري لعمليات الدخول والخروج والتطهير ، يغير التدفق الاتجاه في المأكسدة ، ويستكمل مراحل التسخين المسبق والأكسدة وتخزين الحرارة والإفراج.هذه العملية تخزين الحرارة يسمح للطاقة الحرارية التي يتم إطلاقها أثناء الأكسدة لإعادة استخدامها، مما يقلل من استهلاك الوقود للتسخين المسبق.

للحفاظ على كفاءة استرداد الحرارة المثلى ، يتم تغيير اتجاه تدفق العملية بانتظام باستخدام صمامات تحويل تلقائية يتم التحكم بها بواسطة نظام PLC.

المزايا:
(1) لا توجد منطقة احتراق عالية درجة الحرارة، احتراق بدون لهيب، مما يؤدي إلى انخفاض ضوضاء الاحتراق ودرجة حرارة موحدة داخل الفرن.هذا لا يحسن فقط كفاءة التطهير ولكن أيضا يطيل عمر الفرن.

(2) يضمن التحكم التلقائي في الاحتراق بواسطة PLC مستوى عال من الأتمتة والعمل المستقر والموثوقية العالية للسلامة.

(3) غرفة تخزين الحرارة تستخدم مواد السيراميك لتبادل الحرارة المباشر ، مما يؤدي إلى زيادة متساوية في درجة الحرارة. وهذا يعزز نقل الحرارة داخل الفرن ،مما يسمح بتقليل حجم المحرقةهذا يقلل بشكل كبير من تكاليف المعدات، ويقلل من أثر الأرض، ويقلل إلى أقصى حد من نفقات البناء والتركيب.

(4) تستخدم RTO التي صممتها Ruiding نظامًا مبتكرًا لتخزين الحرارة من ثلاث غرف ، مما يوفر فرنًا بدرجة حرارة ضغط الإشعاع العالية ، وتسخين سريع ،تأثيرات التبادل الحراري منخفضة درجة الحرارةويحقق ذلك كفاءة حرارية عالية، ودرجات حرارة منخفضة في غازات العادم، وتوفير طاقة ملحوظ.

(5) تمتلك رويدنج مختبر خدمات التحليل الهندسي المتقدم من الناحية التكنولوجية مجهز بأحدث المعدات.هذا المختبر يمكن تحليل واكتشاف مختلف المعلمات الحرجة للنفايات الخطرة، وتقدم للعملاء حلول حصرية مصممة خصيصا لاحتياجاتهم الخاصة وحالات النفايات.

البحث والتطوير والإنتاج:

أنشأت رويدينغ مركز تكنولوجيا هندسة موارد حرق نظيفة في مقاطعة جيانغسو والمختبر الرئيسي لمركز الابتكار المشترك بين JICUI وRuidings.

هذاالمختبر مجهز بمعدات كشف متقدمة مثل طيف طيف انبعاثات البلازما المقترنة بالاندفاع ICP، طيف طيف امتصاص الذري، طيف طيف فلوريسانس الذري،محلل للكروماتوجرافية الأيونية ذات الاحتراق العالي، محلل معدل الاحتراق عالي درجة الحرارة، ومختبر نقطة الشعلة في حالة التوازن السريع.الكشف عن نقطة ذوبان الرماداختبار جودة المياه في غلايات الحرق، تحليل مياه الصرف الصحي، وتحليل النفايات المتطايرة، إلخ.

المنتجات ذات الصلة

العملاء الرئيسيين:

مقدمة الشركة:

رويدينج خبير في الهندسة والتصنيع والبناء والخدمة التنفيذية لنظام معالجة احتراق النفايات الصناعية بما في ذلك المأكسدة الحرارية (يشار إليها أيضًا باسم محرقة),نظام استرداد الحرارة (المرجل) ، وعاء ضغط، نظام معالجة غازات الدخان (DeSOX، DeNOx) ومبادل حرارة الصفيحة، الخ.

تمت ترخيص رويدينغ مع درجة الهندسة لحماية البيئة 2 (غازات النفايات، سائل النفايات، معالجة النفايات الصلبة) شهادة EPC، شهادة ASMEرخصة تصنيع الغلايات من الفئة A، شهادة تركيب الغلاية من الفئة A وتجديد الصيانة والصيانة ، شهادة تصميم وتصنيع A2 لحاوية الصحافة ، شهادة تصميم وبناء خط أنابيب الصحافة GC1 ، GC2.

يصرخونتغطي مساحة مبنى تزيد عن 250 ألف متر مربع وتضم ما يقرب من 300 موظف مهني وفني.منتشرة في مختلف الصناعات المحلية والدولية، مع حصة كبيرة في السوق في صناعة البتروكيماويات.

الأسئلة الشائعة:

1ما هو العمل الرئيسي للشركة؟- نعم
التركيز على البحث والتطوير وتصميم وإنتاج وتثبيت وتشغيل ثلاثة نفايات صناعية (غازات نفايات / نفايات سائلة / نفايات صلبة) معدات معالجة حرق وغلايات خاصة ،وتوفير المعدات الداعمة (مثل مبادلات الحرارة، مجففات الوحل، الخ)
2هل لديك شهادة مؤهلات الصناعة؟
لقد اجتازت الشركة الآن شهادات الجودة والبيئة وصحة العمل ونظام إدارة السلامة والنظافة المهنيةولها مؤهلات المستوى الثاني للتعاقد الهندسي لحماية البيئةتصميم هندسي بيئي خاص من الفئة ب، مؤهلات تصنيع الغلاية من الفئة أ، شهادة تركيب الغلاية من الفئة أ، والفحص وصيانة،شهادة تصميم وتصنيع أوعية الضغط A2شهادة تصميم وتثبيت أنابيب الضغط GC1، GC2، وشهادة تأهيل مكافحة التلوث البيئي من الفئة A (النفايات والغازات العادمة وسوائل النفايات).
- نعم3ما هي المنتجات الأساسية؟
(1) محرقة غازات النفايات:
فرن التأكسيد الحراري التجديدي (RTO) ، فرن التأكسيد الحراري التجديدي (RC0) ، فرن التأكسيد الحراري (C0) ، محرق حراري عالي درجة الحرارة (T0)فرن التنزيف الكاتالي (SCR)
(2) محرقة النفايات السائلة:
محرقة النفايات العضوية السائلة، محرقة النفايات السائلة التي تحتوي على الملح، محرقة بقايا المكونات الثقيلة
(3) محرقة صلبة:
محرقة فرن دوارية مجتمعة، محرقة هروليزة مدفوعة بالغاز، محرقة سرير سائل، محرقة نوع خطوة
(4) غلاية المستوى A:
غلاية حرارة النفايات المنسقة، غلاية حرارة النفايات في الأنفاق، غلاية حرارة الحرق المتكاملة بين الفرن والغلاية، غلاية الحائط ذات الغشاء الكبير، غلاية أنبوب النار
(5) مبادل الحرارة الصفيح:
مبادلة حرارة لوحة ضغط مصفحة بالكامل، مبادلة حرارة أنبوب الدوران عالية الكفاءة، مبادلة حرارة أنبوب دوامة عالية الكفاءة
(6) آلة مساعدة للحرق:
مجفف الوحل، محرقة مخصصة، كسارة النفايات الصلبة، محفز لـ VOC
4في أي جوانب تنعكس المزايا التقنية؟ هل كان لديك تجربة في التعاون عبر الحدود؟

لدينا 29 تكنولوجيا براءة اختراع، تغطي مجالات تحسين هيكل المحرقة، استرداد الحرارة، الخ الشركة لديها فريق تصميم من الدرجة الأولى في الصين،الذي يتقن تكنولوجيا المحرقة ويتعرف على تشغيل المحرقاتلدى المصممين أساس نظري متين و تجربة عملية غنيةأنها تجمع بين تشغيل الأجهزة المتقدمة في الداخل والخارج لتنفيذ عملية وتصميم هيكلياستجابة التصميم سريعة، ويمكن تعديل الخطة في الوقت المناسب وفقا لمتطلبات المشتري، ويمكن تقديم اقتراحات تحسين وفقا لبيانات المشتري والعمليات.
5ماذا يشمل نطاق الخدمة؟
نحن نقدم خدمات كاملة للعملية من استشارة المشروع، وتصميم المخطط، وتصنيع المعدات إلى التثبيت والتشغيل، ودعم أنابيب الضغط وتجديد المرجل.
6هل هناك أي قضايا ناجحة للإحالة؟
وقد خدم العديد من الصناعات بما في ذلك النفط والكيماويات والصيدلة والتخلص من النفايات الصلبة. وتشمل الحالات النموذجية نظام RTO للغازات العضوية النفايات ،مشروع حرق النفايات الكيميائية السائلة، إلخ
7كيفية الحصول على التعاون أو الاقتباس؟
يمكنك تقديم احتياجاتك من خلال النموذج الرسمي على الموقع الإلكتروني، أو الاتصال مباشرة:
الهاتف: +86 15606162805 ؛ +86 0510-87418884
البريد الإلكتروني: ruiding@rdee.com.cn
العنوان: منطقة تركيز الصناعة في شينزوانغ، مدينة يكسينغ، مقاطعة جيانغسو، الصين.
8هل هناك أي تعاون تجاري دولي؟
من خلال الاحتفاظ بحقوق الاستيراد والتصدير المستقلة ، يمكننا توفير خدمات تصدير المعدات والحلول التقنية المخصصة للعملاء في الخارج.
