لمحة عامة:

يتبنى تكنولوجيا احتراق تخزين الحرارة (RTO / RHT) ، ويقسم الغازات الضارة من خلال الأكسدة في درجات الحرارة العالية ، ويقلل من انبعاثات أكسيد النيتروجين (NOx) ، بما يتماشى مع المعايير البيئية الصارمة,وهو خيار مثالي للصناعات الكيميائية والطلاء المصممة خصيصاً للأفران الصناعية فوق 1200 درجة مئويةجسم تخزين الحرارة السيراميكي العسل يمتص بسرعة حرارة غاز الدخان ثم ينقلها إلى الهواء البارد لتحقيق إنتاج مستقر عالي درجة الحرارة، ويستخدم على نطاق واسع في أفران التدفئة المعدنية ، وأفران التصنيع وغيرها من السيناريوهات.

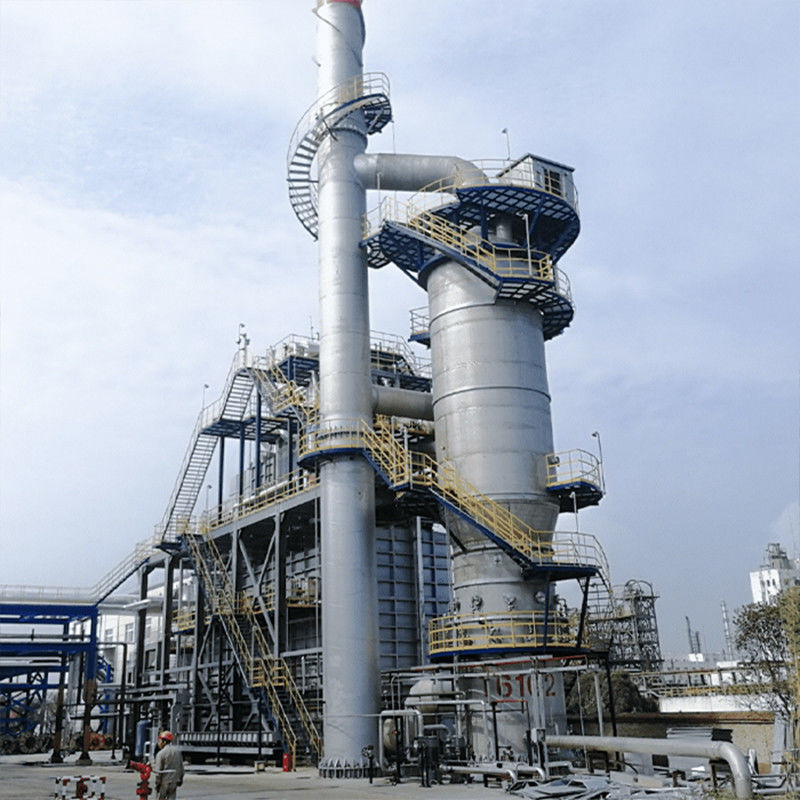

صورة المنتج:

مقدمة المنتج

ويتم تخصيص النظام لأكبر وحدة إنتاج مناهيدريد الماليين في العالم (هويجو يوكسين).وهي الأولى في العالم التي تتبنى سلسلة العملية "RTO+TO+استخدام تساقط الحرارة النفايات"غازات النفايات الناتجة عن النفايات العضوية المتطايرة ذات التركيز المنخفض وسائل النفايات العضوية السائلة. يتم تحلل غازات النفايات مسبقًا عن طريق أكسدة التخزين الحراري RTO (معدل استرداد الحرارة ≥ 95%) ،وتحرق TO في درجة حرارة عالية (800-1000 درجة مئوية) يعزز معالجة المكونات التي يصعب تدهورها. يجمع مع إنتاج بخار عالي الضغط فائق (9.45MPaG) ، غاز النفايات / سائل النفايات غير ضار ومعتمد على الطاقة في نفس الوقت. يدمج النظام تبادل حرارة تحلية المياه ،إزالة النيتريتري من القيمة المحددة والوحدات الأخرىيتم تفريغ غازات الوقود الناتجة عن الحرق وفقًا للمعايير بعد تنقية متعددة المراحل. يتم إعادة استخدام بخار الحرارة النفايات مباشرة في خط الإنتاج ،تشكيل حلقة مغلقة "تحكم التلوث - تجديد الطاقة - عملية التدفئة"قيمة إمدادات البخار السنوية لنظام واحد تتجاوز 100 مليون يوان

قدرة معالجة غازات النفايات:طاقة معالجة وحدة واحدة 480,000 Nm3 / h (أكبر وحدة في العالم من حجم الهواء)
قدرة معالجة النفايات السائلة:2.5 طن/ساعة (بما في ذلك نفايات عضوية سائلة)
مقياس المعالجة السنوية:150،000 طن من غازات النفايات من أنهيدريد الماليين وسائل النفايات الداعمة
إنتاج البخار:200 طن/ساعة (بخار مشبع عالي الضغط)
معايير البخار:9.45 MPaG، 535°C (يستخدم مباشرة لتسخين نظام المياه المحلاة)
منطقة الموقع:35m × 59m (تخطيط مكثف للغاية)
المعالجة السابقة:المكافح، المرشح الساخن، غسول الرذاذ
وحدة الأكسدة:RTO (أكسدة حرارية متجددة) + TO (محرقة حرارية)
بعد المعالجة:مُحطم كهربائي ثابت، مفاعل SCR، مُبادل حرارة غازات الدخان لتحلية المياه
معايير الانبعاثات:بما يتماشى مع "معايير الانبعاثات الشاملة لملوثات الهواء" الصينية (GB 16297-1996) ومحدود الاتحاد الأوروبي

النظرية:
تتكون RTO من غرف معزولة مليئة بوسائل السيراميك عالية درجة الحرارة. أثناء التشغيل، يدخل الهواء الملوث إلى المأكسدة من خلال غرفة استرداد الطاقة،حيث تقوم الوسائط السيراميكية بتسخينها مسبقًا قبل إدخالها إلى غرفة الأكسدةعندما يتحرك الهواء من خلال السرير، ترتفع درجة حرارته بسرعة. يحدث تفاعل الأكسدة في غرفة الاحتراق، وتحويل الهواء المحمل بالملوثات إلى ثاني أكسيد الكربون وبخار الماء.إطلاق كمية كبيرة من الطاقة الحرارية.

يخرج الغاز الساخن والنظيف من خلال سرير الاسترداد الثاني، و يترك الحرارة في الوسائط السيرامية. في الدورة التالية، يتدفق تيار العملية عكسيا،استخدام الحرارة المخزنة لتسخين الهواء الواردمن خلال التبديل الدوري لعمليات الدخول والخروج والتطهير ، يغير التدفق الاتجاه في المأكسدة ، ويستكمل مراحل التسخين المسبق والأكسدة وتخزين الحرارة والإفراج.هذه العملية تخزين الحرارة يسمح للطاقة الحرارية التي يتم إطلاقها أثناء الأكسدة لإعادة استخدامها، مما يقلل من استهلاك الوقود للتسخين المسبق.

للحفاظ على كفاءة استرداد الحرارة المثلى ، يتم تغيير اتجاه تدفق العملية بانتظام باستخدام صمامات تحويل تلقائية يتم التحكم بها بواسطة نظام PLC.

المزايا:
(1) حجم الهواء من RTO واحد هو 480،000 Nm3 / h ، وهو أكبر مقياس في العالم ومناسب لاحتياجات المصانع الكيميائية من مليون طن.يتم معالجة سائل النفايات وغاز النفايات في تنسيق، وتشمل التوافق مشتقات العملية مثل anhydride maleic و anhydride phthalic.
- نعم
(2) تكنولوجيا توليد البخار المشترك الأصلية بـ 9.45MPaG/535 °C عالية الضغط تحسن كفاءة استرداد الحرارة بنسبة 25٪ مقارنة بالنظام التقليدي ،والبخار يمكن أن يدفع مباشرة التوربينات الصناعية أو عملية التدفئة.

- نعم

(3) اعتماد تكنولوجيا ربط العملية RTO + TO ، يقلل احتباس وقود TO من قبل أكسدة RTO ، ومعدل إزالة المركبات العضوية المتطايرة الشامل ≥ 99.5٪ وانبعاثات NOx < 50 mg / m3يستخدم نظام إزالة النيتريتين SCR محفزًا منخفض الحرارة (180-300 درجة مئوية) للتكيف مع تقلبات درجة حرارة غازات الدخان، ومعدل هروب الأمونيا هو <3 ppm.
- نعم
(4) تخفيض التخطيط الوحدوي للمساحة ، ويتيح نظام التحكم الذكي الداعم للعمل دون مراقبة. تم توسيع التكنولوجيا إلى العديد من الشركات الرائدة ،مع انخفاض تراكمي لـ VOCs أكثر من 500000 طن/سنة

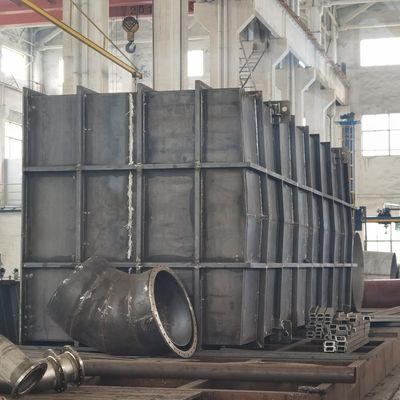

البحث والتطوير والإنتاج:

أنشأت رويدينغ مركز تكنولوجيا هندسة موارد حرق نظيفة في مقاطعة جيانغسو والمختبر الرئيسي لمركز الابتكار المشترك بين JICUI وRuidings.

هذاالمختبر مجهز بمعدات كشف متقدمة مثل طيف طيف انبعاثات البلازما المقترنة بالاندفاع ICP، طيف طيف امتصاص الذري، طيف طيف فلوريسانس الذري،محلل للكروماتوجرافية الأيونية ذات الاحتراق العالي، محلل معدل الاحتراق عالي درجة الحرارة، ومختبر نقطة الشعلة في حالة التوازن السريع.الكشف عن نقطة ذوبان الرماداختبار جودة المياه في غلايات الحرق، تحليل مياه الصرف الصحي، وتحليل النفايات المتطايرة، إلخ.
