إعادة تدوير البخار إلى مُكسِّد حراري خسران التبادل الحراري المنخفض بصمة صغيرة 22 طن/ساعة

إعادة تدوير البخار المكثف الحراري التجديدي انخفاض خسارة التبادل الحراري بصمة صغيرة

لمحة عامة:

في عمليات تسليط الصلب ومعالجة الحرارةيتحقق الفرن التجديدي توزيعًا متساويًا لدرجة حرارة الفرن من خلال نظام احتراق عكسي ثنائي الاتجاه لتجنب الإفراط في حرق المحلي أو عدم تسخين الكيس الصلب بشكل كاف.يمكن أن تخفض قدرة تخزين الحرارة عالية درجة الحرارة (فوق 1200 درجة مئوية) بشكل كبير توليد مقياس أكسيد الحديد وتحسين معدل إنتاج الصلب. the regenerative heating furnace saves more than 40% energy compared to the traditional pusher furnace and has become a standard equipment for modern steel plants to reduce energy consumption per ton of steel.

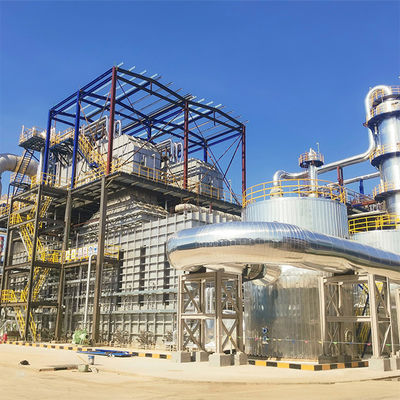

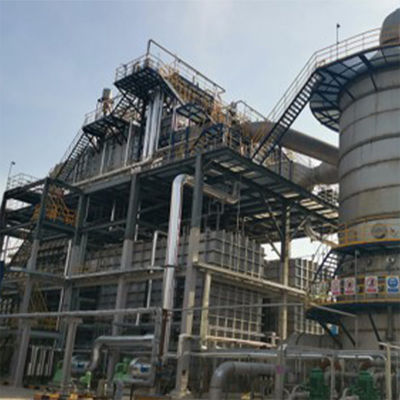

صورة المنتج:

مقدمة المنتج

تم تخصيص النظام لوحدة 100،000 طن / سنة MMA (ميثيل ميتاكريلات).وهو يعتمد عملية الأكسدة التخزين الحراري RTO + سائل النفايات المنسقة الحرق لتركيز عال من النفايات العضوية السائل وغاز النفايات العملية (بما في ذلك السائل المتجدد)، سائل النفايات الكيميائية الحيوية ، الخ) من خلال درجة الحرارة العالية من 1100 درجة مئوية ، يتم تفكيك منتجات MMA الثانوية (مثل الألدهيدات والمواد العضوية الإستير) تمامًا ،وتستخدم غلاية حرارة النفايات لاستعادة حرارة غاز الدخان لإنتاج بخار فائق الحرارة من الدرجة الصناعية، لتحقيق السلامة في وقت واحد من سائل النفايات وغاز النفايات وتجديد الطاقة.يتم تفريغ غاز الدخان وفقا للمعايير بعد denitrification SNCR و desulfurization شبه الجاف وإزالة الغبار، تشكل حلقة مغلقة من العملية بأكملها من "الحرق النفايات التطهير الحراري" ، مع قيمة إمدادات البخار السنوية أكثر من 30 مليون يوان.

- نعمقدرة معالجة غازات النفايات:71،603 Nm3/h (بما في ذلك غازات عملية MMA)
- نعمالقدرة على معالجة النفايات المركزة من العمليات السائلة:9600 كجم/ساعة
قدرة معالجة النفايات الكيميائية الحيوية السائلة:3،000 كجم/ساعة
قدرة معالجة السوائل المتجانسة:1264 كجم/ساعة
توليد الغاز المشترك:22 طن/ساعة (بخار مفرط الحرارة)
- نعممعايير البخار:4.3 MPaG، 435°C (يستخدم مباشرة في دورة الإنتاج)
- نعمالبصمة:60m × 30m (تصميم مدول صغير)
وحدة الحرق:محرقة النفايات السائلة (950-1100°C)
استرداد الحرارة النفايات:غلاية حرارة النفايات + مبادلة حرارة لوحة عالية درجة الحرارة
وحدة التنقية:تنظيف SNCR ، مغسلة شبه جافة ، مروحة مدفوعة
المعالجة السابقة:نظام برج إزالة مياه الصرف الصحي

النظرية:
تتكون RTO من غرف معزولة مليئة بوسائل السيراميك عالية درجة الحرارة. أثناء التشغيل، يدخل الهواء الملوث إلى المأكسدة من خلال غرفة استرداد الطاقة،حيث تقوم الوسائط السيراميكية بتسخينها مسبقًا قبل إدخالها إلى غرفة الأكسدةعندما يتحرك الهواء من خلال السرير، ترتفع درجة حرارته بسرعة. يحدث تفاعل الأكسدة في غرفة الاحتراق، وتحويل الهواء المحمل بالملوثات إلى ثاني أكسيد الكربون وبخار الماء.إطلاق كمية كبيرة من الطاقة الحرارية.

يخرج الغاز الساخن والنظيف من خلال سرير الاسترداد الثاني، و يترك الحرارة في الوسائط السيرامية. في الدورة التالية، يتدفق تيار العملية عكسيا،استخدام الحرارة المخزنة لتسخين الهواء الواردمن خلال التبديل الدوري لعمليات الدخول والخروج والتطهير ، يغير التدفق الاتجاه في المأكسدة ، ويستكمل مراحل التسخين المسبق والأكسدة وتخزين الحرارة والإفراج.هذه العملية تخزين الحرارة يسمح للطاقة الحرارية التي يتم إطلاقها أثناء الأكسدة لإعادة استخدامها، مما يقلل من استهلاك الوقود للتسخين المسبق.

للحفاظ على كفاءة استرداد الحرارة المثلى ، يتم تغيير اتجاه تدفق العملية بانتظام باستخدام صمامات تحويل تلقائية يتم التحكم بها بواسطة نظام PLC.

المزايا:
(1) النظام الواحد متوافق مع ثلاثة أنواع من الوسائط المعقدة: سائل النفايات المركزة، سائل النفايات الكيميائية الحيوية، والسائل المتجدد. معدل إزالة المواد العضوية ≥ 99.9٪،حل مشكلة "المكونات السائلة المتغيرة للنفايات والتقلبات الكبيرة في القيمة الحرارية" في عملية MMA.

(2)يمكن للمحرق أن يتحمل درجات حرارة تصل إلى 1100 درجة مئوية وله وقت إقامة ≥ 2 ثانية ، مما يضمن تفكك الديوكسينات والمكونات الصعبة التدهور بالكامل.

(3)يتم تكييف معايير البخار مع احتياجات شبكة محطات الكيمياء للحد من خسائر تبادل الحرارة الثانوية. يتم تقليل مساحة الأرض بنسبة 15٪ مقارنة بنظم الحرق التقليدية.

(4)وهو يوفر حلًا متكاملًا من "امتثال حماية البيئة - إعادة استخدام البخار - خفض التكاليف وتحسين الكفاءة" للمشاريع الكيميائية ذات القيمة المضافة العالية مثل MMA ،المساعدة في تحقيق هدف مصنع "تقريبًا من انبعاثات صفر".

البحث والتطوير والإنتاج:

أنشأت رويدينغ مركز تكنولوجيا هندسة موارد حرق نظيفة في مقاطعة جيانغسو والمختبر الرئيسي لمركز الابتكار المشترك بين JICUI وRuidings.

هذاالمختبر مجهز بمعدات كشف متقدمة مثل طيف طيف انبعاثات البلازما المقترنة بالاندفاع ICP، طيف طيف امتصاص الذري، طيف طيف فلوريسانس الذري،محلل للكروماتوجرافية الأيونية ذات الاحتراق العالي، محلل معدل الاحتراق عالي درجة الحرارة، ومختبر نقطة الشعلة في حالة التوازن السريع.الكشف عن نقطة ذوبان الرماداختبار جودة المياه في غلايات الحرق، تحليل مياه الصرف الصحي، وتحليل النفايات المتطايرة، إلخ.

المنتجات ذات الصلة

العملاء الرئيسيين:

مقدمة الشركة:

رويدينج خبير في الهندسة والتصنيع والبناء والخدمة التنفيذية لنظام معالجة احتراق النفايات الصناعية بما في ذلك المأكسدة الحرارية (يشار إليها أيضًا باسم محرقة),نظام استرداد الحرارة (المرجل) ، وعاء ضغط، نظام معالجة غازات الدخان (DeSOX، DeNOx) ومبادل حرارة الصفيحة، الخ.

تمت ترخيص رويدينغ مع درجة الهندسة لحماية البيئة 2 (غازات النفايات، سائل النفايات، معالجة النفايات الصلبة) شهادة EPC، شهادة ASMEرخصة تصنيع الغلايات من الفئة A، شهادة تركيب الغلاية من الفئة A وتجديد الصيانة والصيانة ، شهادة تصميم وتصنيع A2 لحاوية الصحافة ، شهادة تصميم وبناء خط أنابيب الصحافة GC1 ، GC2.

يصرخونتغطي مساحة مبنى تزيد عن 250 ألف متر مربع وتضم ما يقرب من 300 موظف مهني وفني.منتشرة في مختلف الصناعات المحلية والدولية، مع حصة كبيرة في السوق في صناعة البتروكيماويات.

الأسئلة الشائعة:

1ما هو العمل الرئيسي للشركة؟- نعم
التركيز على البحث والتطوير وتصميم وإنتاج وتثبيت وتشغيل ثلاثة نفايات صناعية (غازات نفايات / نفايات سائلة / نفايات صلبة) معدات معالجة حرق وغلايات خاصة ،وتوفير المعدات الداعمة (مثل مبادلات الحرارة، مجففات الوحل، الخ)
2هل لديك شهادة مؤهلات الصناعة؟
لقد اجتازت الشركة الآن شهادات الجودة والبيئة وصحة العمل ونظام إدارة السلامة والنظافة المهنيةولها مؤهلات المستوى الثاني للتعاقد الهندسي لحماية البيئةتصميم هندسي بيئي خاص من الفئة ب، مؤهلات تصنيع الغلاية من الفئة أ، شهادة تركيب الغلاية من الفئة أ، والفحص وصيانة،شهادة تصميم وتصنيع أوعية الضغط A2شهادة تصميم وتثبيت أنابيب الضغط GC1، GC2، وشهادة تأهيل مكافحة التلوث البيئي من الفئة A (النفايات والغازات العادمة وسوائل النفايات).
- نعم3ما هي المنتجات الأساسية؟
(1) محرقة غازات النفايات:
فرن التأكسيد الحراري التجديدي (RTO) ، فرن التأكسيد الحراري التجديدي (RC0) ، فرن التأكسيد الحراري (C0) ، محرق حراري عالي درجة الحرارة (T0)فرن التنزيف الكاتالي (SCR)
(2) محرقة النفايات السائلة:
محرقة النفايات العضوية السائلة، محرقة النفايات السائلة التي تحتوي على الملح، محرقة بقايا المكونات الثقيلة
(3) محرقة صلبة:
محرقة فرن دوارية مجتمعة، محرقة هروليزة مدفوعة بالغاز، محرقة سرير سائل، محرقة نوع خطوة
(4) غلاية المستوى A:
غلاية حرارة النفايات المنسقة، غلاية حرارة النفايات في الأنفاق، غلاية حرارة الحرق المتكاملة بين الفرن والغلاية، غلاية الحائط ذات الغشاء الكبير، غلاية أنبوب النار
(5) مبادل الحرارة الصفيح:
مبادلة حرارة لوحة ضغط مصفحة بالكامل، مبادلة حرارة أنبوب الدوران عالية الكفاءة، مبادلة حرارة أنبوب دوامة عالية الكفاءة
(6) آلة مساعدة للحرق:
مجفف الوحل، محرقة مخصصة، كسارة النفايات الصلبة، محفز لـ VOC
4في أي جوانب تنعكس المزايا التقنية؟ هل كان لديك تجربة في التعاون عبر الحدود؟

لدينا 29 تكنولوجيا براءة اختراع، تغطي مجالات تحسين هيكل المحرقة، استرداد الحرارة، الخ الشركة لديها فريق تصميم من الدرجة الأولى في الصين،الذي يتقن تكنولوجيا المحرقة ويتعرف على تشغيل المحرقاتلدى المصممين أساس نظري متين و تجربة عملية غنيةأنها تجمع بين تشغيل الأجهزة المتقدمة في الداخل والخارج لتنفيذ عملية وتصميم هيكلياستجابة التصميم سريعة، ويمكن تعديل الخطة في الوقت المناسب وفقا لمتطلبات المشتري، ويمكن تقديم اقتراحات تحسين وفقا لبيانات المشتري والعمليات.
5ماذا يشمل نطاق الخدمة؟
نحن نقدم خدمات كاملة للعملية من استشارة المشروع، وتصميم المخطط، وتصنيع المعدات إلى التثبيت والتشغيل، ودعم أنابيب الضغط وتجديد المرجل.
6هل هناك أي قضايا ناجحة للإحالة؟
وقد خدم العديد من الصناعات بما في ذلك النفط والكيماويات والصيدلة والتخلص من النفايات الصلبة. وتشمل الحالات النموذجية نظام RTO للغازات العضوية النفايات ،مشروع حرق النفايات الكيميائية السائلة، إلخ
7كيفية الحصول على التعاون أو الاقتباس؟
يمكنك تقديم احتياجاتك من خلال النموذج الرسمي على الموقع الإلكتروني، أو الاتصال مباشرة:
الهاتف: +86 15606162805 ؛ +86 0510-87418884
البريد الإلكتروني: ruiding@rdee.com.cn
العنوان: منطقة تركيز الصناعة في شينزوانغ، مدينة يكسينغ، مقاطعة جيانغسو، الصين.
8هل هناك أي تعاون تجاري دولي؟
من خلال الاحتفاظ بحقوق الاستيراد والتصدير المستقلة ، يمكننا توفير خدمات تصدير المعدات والحلول التقنية المخصصة للعملاء في الخارج.
