عكس الاحتراق إلى مكسّد حراري متجدد استهلاك طاقة منخفض التدفئة الصناعية

عكس الاحتراق الاحتياطي الحراري المأكسدة استهلاك الطاقة المنخفض التدفئة الصناعية

لمحة عامة:

يحتوي هذا الفرن التجديدي على استهلاك طاقة منخفض وحماية البيئة وخفض الانبعاثات.هيكلها الفريد للجسم المتجدد يمكنه إعادة تدوير الحرارة الناتجة عن الاحتراق، تحسين كبير في معدل استرداد الحرارة.يتم تحقيق توحيد درجة الحرارة في الفرن واستقرار عملية التسخين من خلال التحكم الدقيق في احتراق العكسلا يقتصر الأمر على تلبية المتطلبات الصارمة لصناعة المعادن للتدفئة عالية درجة الحرارة ، بل يلعب أيضًا دورًا مهمًا في إنتاج تسخين السيراميك ،الزجاج والصناعات الأخرىلديها العديد من المزايا مثل الهيكل المدمج، ودرجة عالية من الأتمتة، والتشغيل الموثوق به والصيانة المريحة. انها معدات مثالية في مجال التدفئة الصناعية الحديثة.

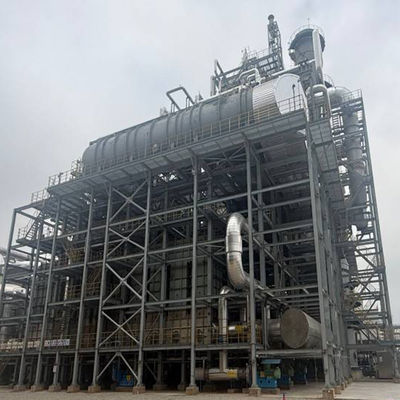

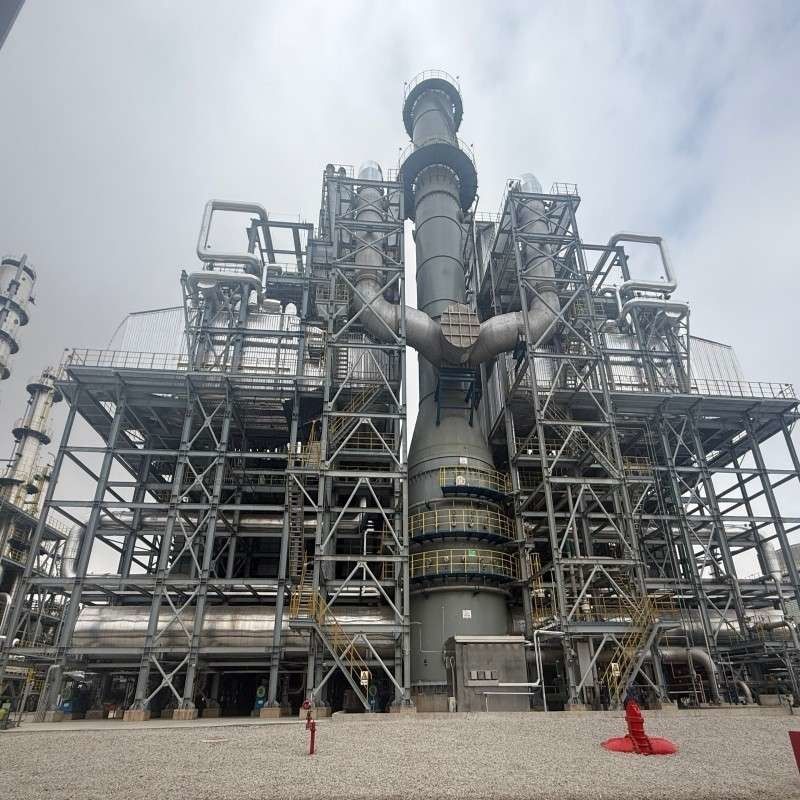

صورة المنتج:

مقدمة المنتج

تم تصميم النظام خصيصًا للغازات العضوية المتطايرة منخفضة التركيز والنفايات العضوية السائلة في عملية n-butane لإنتاج anhydride maleic / anhydride في الصناعة الكيميائية. It adopts the three-stage coordinated process of RTO thermal storage oxidation + TO high-temperature incineration + waste heat recovery to achieve the simultaneous harmlessness and energy conversion of waste gas and waste liquidمن خلال تبادل الحرارة الفعال لجسم تخزين الحرارة متعدد الغرف والتحلل العميق في قسم درجة الحرارة العالية (800-1000 درجة مئوية) ،ويتم ضمان التعدين الكيميائي الكيميائي المتطاير والمواد الضارة بالكاملوفي الوقت نفسه، يحول المرجل المتكامل لدرجة حرارة النفايات حرارة الحرق إلى بخار صناعي، مما يشكل نموذجًا مغلقًا "معالجة النفايات والاكتفاء الذاتي بالطاقة".الفوائد الاقتصادية السنوية لنظام واحد يمكن أن تصل إلى 135 مليون يوان.

قدرة معالجة غازات النفايات:قدرة معالجة النظام الواحد ≥ 70,000 م3/ساعة (غازات النفايات ذات التركيز المنخفض لـ VOCs)
قدرة معالجة النفايات السائلة:متوافق مع كميات صغيرة من النفايات السائلة عالية COD المعالجة المشتركة
- نعمالكفاءة الحرارية:كفاءة تخزين الحرارة ≥ 95%، معدل استرداد الحرارة الشامل للنظام ≥ 85%
إنتاج البخار:مخصصة وفقًا لظروف العمل ، القيمة النموذجية ≥ 5 طن / ساعة (البخار المشبوع)
- نعممؤشرات الانبعاثات:معدل تنقية الكائنات العضوية المتطايرة ≥ 99٪ ، الديوكسين < 0.1 ng TEQ / m3
الصناعات المطبقة:صناعة الكيماويات (أنهيدريد الماليك، أنهيدريد الخل، إلخ) ، البتروكيماويات، الصيدلة

النظرية:
تتكون RTO من غرف معزولة مليئة بوسائل السيراميك عالية درجة الحرارة. أثناء التشغيل، يدخل الهواء الملوث إلى المأكسدة من خلال غرفة استرداد الطاقة،حيث تقوم الوسائط السيراميكية بتسخينها مسبقًا قبل إدخالها إلى غرفة الأكسدةعندما يتحرك الهواء من خلال السرير، ترتفع درجة حرارته بسرعة. يحدث تفاعل الأكسدة في غرفة الاحتراق، وتحويل الهواء المحمل بالملوثات إلى ثاني أكسيد الكربون وبخار الماء.إطلاق كمية كبيرة من الطاقة الحرارية.

يخرج الغاز الساخن والنظيف من خلال سرير الاسترداد الثاني، و يترك الحرارة في الوسائط السيرامية. في الدورة التالية، يتدفق تيار العملية عكسيا،استخدام الحرارة المخزنة لتسخين الهواء الواردمن خلال التبديل الدوري لعمليات الدخول والخروج والتطهير ، يغير التدفق الاتجاه في المأكسدة ، ويستكمل مراحل التسخين المسبق والأكسدة وتخزين الحرارة والإفراج.هذه العملية تخزين الحرارة يسمح للطاقة الحرارية التي يتم إطلاقها أثناء الأكسدة لإعادة استخدامها، مما يقلل من استهلاك الوقود للتسخين المسبق.

للحفاظ على كفاءة استرداد الحرارة المثلى ، يتم تغيير اتجاه تدفق العملية بانتظام باستخدام صمامات تحويل تلقائية يتم التحكم بها بواسطة نظام PLC.

المزايا:
(1) حالة مربحة للجميع من التنقية الفعالة والفوائد الاقتصادية:
اعتماد RTO+TO عملية الارتباط، احتياط حرارية أكسدة (RTO) قبل تحلل غازات النفايات منخفضة التركيز،و حرق درجة حرارة عالية (TO) يعزز معالجة المكونات الصعبة التدهورمعدل إزالة المركبات العضوية المتطايرة هو ≥99٪، وتقلل تكلفة الامتثال للغازات النفايات بنسبة 40٪.مع قيمة بخار سنوية تزيد عن 100 مليون يوان وفترة استرداد الاستثمار ≤3 سنوات.

- نعم
(2) التكامل المدمج وتشغيل وصيانة منخفضة التكلفة:
تصميم وحدات، يتم تقليل مساحة الأرض بنسبة 30٪ مقارنة مع المعدات المقسمة التقليدية، مناسبة لسيناريوهات محصورة في مساحة المصنع. التحكم التلقائي بالكامل، يتم تقليل استهلاك الغاز بنسبة 25٪,وتقلل احتياجات القوى العاملة في التشغيل والصيانة بنسبة 50%.

(3) التحقق التقني الرائد في الصناعة:
تحتل حصة السوق المحلية المرتبة الأولى ، وقد تم تطبيقها بنجاح في أكثر من 40 مشروع حرق تخزين حراري واسع النطاق (قدرة المعالجة > 70،000 م 3 / ساعة).التكيف مع خصائص غازات النفايات من العمليات الكيميائية مثل البوتان النفطي وanhydride phthalic، فإنه يحل مشكلة تآكل غازات النفايات التي تحتوي على الكبريت والهالوجين.

(4) ضمان مزدوج لحماية البيئة والسلامة
يخضع غاز الذيل من الحرق للتبريد السريع + امتصاص الكربون المنشط + تجريد SCR ، ومؤشر الانبعاثات أكثر صرامة من معيار GB 31571-2015.التصميم المقاوم للانفجار + تشغيل الضغط السلبي يلغي خطر تسرب الغازات القابلة للاشتعال.

البحث والتطوير والإنتاج:

أنشأت رويدينغ مركز تكنولوجيا هندسة موارد حرق نظيفة في مقاطعة جيانغسو والمختبر الرئيسي لمركز الابتكار المشترك بين JICUI وRuidings.

هذاالمختبر مجهز بمعدات كشف متقدمة مثل طيف طيف انبعاثات البلازما المقترنة بالاندفاع ICP، طيف طيف امتصاص الذري، طيف طيف فلوريسانس الذري،محلل للكروماتوجرافية الأيونية ذات الاحتراق العالي، محلل معدل الاحتراق عالي درجة الحرارة، ومختبر نقطة الشعلة في حالة التوازن السريع.الكشف عن نقطة ذوبان الرماداختبار جودة المياه في غلايات الحرق، تحليل مياه الصرف الصحي، وتحليل النفايات المتطايرة، إلخ.

المنتجات ذات الصلة

العملاء الرئيسيين:

مقدمة الشركة:

رويدينج خبير في الهندسة والتصنيع والبناء والخدمة التنفيذية لنظام معالجة احتراق النفايات الصناعية بما في ذلك المأكسدة الحرارية (يشار إليها أيضًا باسم محرقة),نظام استرداد الحرارة (المرجل) ، وعاء ضغط، نظام معالجة غازات الدخان (DeSOX، DeNOx) ومبادل حرارة الصفيحة، الخ.

تمت ترخيص رويدينغ مع درجة الهندسة لحماية البيئة 2 (غازات النفايات، سائل النفايات، معالجة النفايات الصلبة) شهادة EPC، شهادة ASMEرخصة تصنيع الغلايات من الفئة A، شهادة تركيب الغلاية من الفئة A وتجديد الصيانة والصيانة ، شهادة تصميم وتصنيع A2 لحاوية الصحافة ، شهادة تصميم وبناء خط أنابيب الصحافة GC1 ، GC2.

يصرخونتغطي مساحة مبنى تزيد عن 250 ألف متر مربع وتضم ما يقرب من 300 موظف مهني وفني.منتشرة في مختلف الصناعات المحلية والدولية، مع حصة كبيرة في السوق في صناعة البتروكيماويات.

الأسئلة الشائعة:

1ما هو العمل الرئيسي للشركة؟- نعم
التركيز على البحث والتطوير وتصميم وإنتاج وتثبيت وتشغيل ثلاثة نفايات صناعية (غازات نفايات / نفايات سائلة / نفايات صلبة) معدات معالجة حرق وغلايات خاصة ،وتوفير المعدات الداعمة (مثل مبادلات الحرارة، مجففات الوحل، الخ)
2هل لديك شهادة مؤهلات الصناعة؟
لقد اجتازت الشركة الآن شهادات الجودة والبيئة وصحة العمل ونظام إدارة السلامة والنظافة المهنيةولها مؤهلات المستوى الثاني للتعاقد الهندسي لحماية البيئةتصميم هندسي بيئي خاص من الفئة ب، مؤهلات تصنيع الغلاية من الفئة أ، شهادة تركيب الغلاية من الفئة أ، والفحص وصيانة،شهادة تصميم وتصنيع أوعية الضغط A2شهادة تصميم وتثبيت أنابيب الضغط GC1، GC2، وشهادة تأهيل مكافحة التلوث البيئي من الفئة A (النفايات والغازات العادمة وسوائل النفايات).
- نعم3ما هي المنتجات الأساسية؟
(1) محرقة غازات النفايات:
فرن التأكسيد الحراري التجديدي (RTO) ، فرن التأكسيد الحراري التجديدي (RC0) ، فرن التأكسيد الحراري (C0) ، محرق حراري عالي درجة الحرارة (T0)فرن التنزيف الكاتالي (SCR)
(2) محرقة النفايات السائلة:
محرقة النفايات العضوية السائلة، محرقة النفايات السائلة التي تحتوي على الملح، محرقة بقايا المكونات الثقيلة
(3) محرقة صلبة:
محرقة فرن دوارية مجتمعة، محرقة هروليزة مدفوعة بالغاز، محرقة سرير سائل، محرقة نوع خطوة
(4) غلاية المستوى A:
غلاية حرارة النفايات المنسقة، غلاية حرارة النفايات في الأنفاق، غلاية حرارة الحرق المتكاملة بين الفرن والغلاية، غلاية الحائط ذات الغشاء الكبير، غلاية أنبوب النار
(5) مبادل الحرارة الصفيح:
مبادلة حرارة لوحة ضغط مصفحة بالكامل، مبادلة حرارة أنبوب الدوران عالية الكفاءة، مبادلة حرارة أنبوب دوامة عالية الكفاءة
(6) آلة مساعدة للحرق:
مجفف الوحل، محرقة مخصصة، كسارة النفايات الصلبة، محفز لـ VOC
4في أي جوانب تنعكس المزايا التقنية؟ هل كان لديك تجربة في التعاون عبر الحدود؟

لدينا 29 تكنولوجيا براءة اختراع، تغطي مجالات تحسين هيكل المحرقة، استرداد الحرارة، الخ الشركة لديها فريق تصميم من الدرجة الأولى في الصين،الذي يتقن تكنولوجيا المحرقة ويتعرف على تشغيل المحرقاتلدى المصممين أساس نظري متين و تجربة عملية غنيةأنها تجمع بين تشغيل الأجهزة المتقدمة في الداخل والخارج لتنفيذ عملية وتصميم هيكلياستجابة التصميم سريعة، ويمكن تعديل الخطة في الوقت المناسب وفقا لمتطلبات المشتري، ويمكن تقديم اقتراحات تحسين وفقا لبيانات المشتري والعمليات.
5ماذا يشمل نطاق الخدمة؟
نحن نقدم خدمات كاملة للعملية من استشارة المشروع، وتصميم المخطط، وتصنيع المعدات إلى التثبيت والتشغيل، ودعم أنابيب الضغط وتجديد المرجل.
6هل هناك أي قضايا ناجحة للإحالة؟
وقد خدم العديد من الصناعات بما في ذلك النفط والكيماويات والصيدلة والتخلص من النفايات الصلبة. وتشمل الحالات النموذجية نظام RTO للغازات العضوية النفايات ،مشروع حرق النفايات الكيميائية السائلة، إلخ
7كيفية الحصول على التعاون أو الاقتباس؟
يمكنك تقديم احتياجاتك من خلال النموذج الرسمي على الموقع الإلكتروني، أو الاتصال مباشرة:
الهاتف: +86 15606162805 ؛ +86 0510-87418884
البريد الإلكتروني: ruiding@rdee.com.cn
العنوان: منطقة تركيز الصناعة في شينزوانغ، مدينة يكسينغ، مقاطعة جيانغسو، الصين.
8هل هناك أي تعاون تجاري دولي؟
من خلال الاحتفاظ بحقوق الاستيراد والتصدير المستقلة ، يمكننا توفير خدمات تصدير المعدات والحلول التقنية المخصصة للعملاء في الخارج.
