تفاصيل المنتج:
|
| تدفق غاز المداخن مدخل: | 67662NM³/ح | درجة حرارة غاز المداخن: | 1100 |
|---|---|---|---|
| قدرة تبخر المرجل المحسوبة: | 42.2t/h | تصنيف ضغط البخار من المرجل: | 2.0MPA (G) |
| درجة حرارة البخار المقدرة من المرجل: | 215 | معدل استرداد حرارة النفايات: | 87.18 ٪ |
| وقت التسليم: | 2-6 أشهر | الضمان: | سنة واحدة |
| الرمز السريع: | 8402190000 | ||
| إبراز: | غلاية بخار 67662nm3/h,67662nm3/h غلاية استرداد حرارة النفايات,غلاية بخار لدرجة حرارة غاز الدخان,67662nm³/h waste heat recovery boiler,flue gas waste heat steam boiler |
||
غلاية حرارة النفايات عالية إنتاج البخار توفير الطاقة تحويل غازات العادم
لمحة عامة:
يمكن استخدام مراجل الحرارة النفايات مع توربينات الغاز لاستعادة حرارة الصرف الصحي عالية درجة الحرارة لتوليد البخار لتشغيل توربينات البخار لتوليد الكهرباء ،وبالتالي زيادة الكفاءة الإجمالية لمحطات توليد الطاقة ذات الدورة المشتركة إلى أكثر من 60٪، مما يجعلها مناسبة لمشاريع توليد الطاقة المشتركة والطاقة الموزعة.

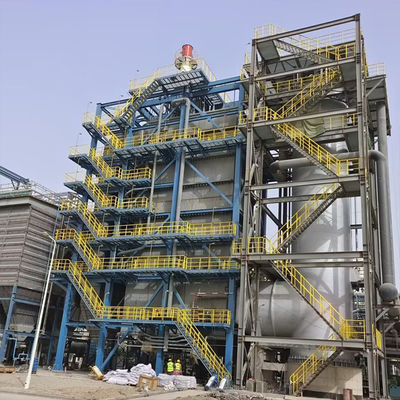

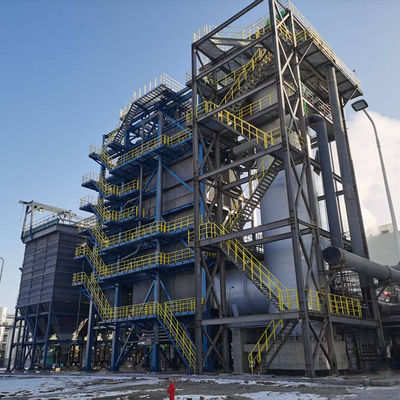

صورة المنتج:
مقدمة المنتج
غلاية حرارة QC67.7/1100-42.2-2.0 المصممة لاسترداد الطاقة الحرارية من غازات الدخان الناتجة عن حرق غازات النفايات والسوائل في المصانع الكيميائية.ينتج بخارًا مشبعًا بضغط منخفض، والتي يتم دمجها في شبكة توزيع البخار في جميع أنحاء المصنع لتلبية متطلبات العملية.
يحتوي هذا المرجل على ترتيب عمودي مع نظام تدوير مياه طبيعي. غازات الدخان النفايات، بعد أن تبرد في المرجل الحرارة النفايات، تنتقل إلى المرحلة التالية من المعالجة.
يعتمد هذا المرجل الحرارة النفايات تصميم طبلة واحدة مع الدورة الطبيعية للمياه والترتيب الخارجي، مع هيكل مضغوط وبصمة صغيرة.
تتكون الغلاية من أربعة مداخل غازية (تقع قبل أنظمة إزالة الغبار ونظم SCR). تستخدم الممرات الأولى والثانية هياكل تجويف كاملة ذات جدران غشاءية ،في حين أن الممر الثالث يحتوي على تبخيرات مرحلتين وهو أيضا محاط بجدران الغشاءتم تجهيز الممر الرابع بخمسة مراحل اقتصادية (الاقتصادي A) مرتبة عمودياً. تدخل غازات دخان الحرارة الفارغة أفقياً من خلال الجزء السفلي من الجدار الأمامي في الممر الأول.بعد تبادل الحرارة، يخرج أفقيا من الجزء السفلي من الممر الرابع.
بعد إزالة الغبار (عملية خارجية عن نظام الغلاية) ، يدخل غاز الدخان إلى معدات إزالة النيتريتين SCR (كلا من أنظمة إزالة الغبار و SCR ليست جزءًا من الغلاية).ثم يتم توجيه غاز الدخان denitrified إلى Economizer ب لمزيد من التبريد قبل أن يتم تفريغها من خلال المدخنة.
المواصفات التقنية:
|
المعلم |
شروط التشغيلشروط التصميم ((تشغيل مقيّم) |
|
|
ظروف التصميم (العملية المسموح بها) |
110% شروط الحمل (عملية التحقق) |
|
|
تدفق غاز الدخان في المدخل |
67662Nm3/h | 75000Nm3/h |
|
درجة حرارة غاز الدخان |
1100 درجة مئوية | 1100 درجة مئوية |
|
سعة تبخير المرجل المحسوبة |
42.2 طن/ساعة | 46.3 طن/ساعة |
|
ضغط البخار المسموح به في الغلاية |
2.0MPa (g) | 2.0MPa (g) |
|
درجة حرارة البخار المسموح بها في المرجل |
215 درجة مئوية | 215 درجة مئوية |
|
درجة حرارة المياه الغذائية في الغلاية |
104 درجة مئوية | 104 درجة مئوية |
|
درجة حرارة غازات الدخان عند إقتصاد A (قبل SCR) |
206 درجة مئوية | 217 درجة مئوية |
|
درجة حرارة غازات الدخان المحسوبة في منفذ المرجل (بعد SCR) |
139 درجة مئوية | 145 درجة مئوية |
|
Wأste كفاءة استرداد الحرارة |
87.18% | 86.9٪ |
المزايا:
(1) قدرة عالية على معالجة غازات الدخان
(2) مقاومة غازات الدخان المنخفضة
(3) كفاءة عالية من الغلاية
(4) تشغيل وصيانة بسيطة- نعم
البحث والتطوير والإنتاج:
أنشأت رويدينغ مركز تكنولوجيا هندسة موارد حرق نظيفة في مقاطعة جيانغسو والمختبر الرئيسي لمركز الابتكار المشترك بين JICUI وRuidings.
هذاالمختبر مجهز بمعدات كشف متقدمة مثل طيف طيف انبعاثات البلازما المقترنة بالاندفاع ICP، طيف طيف امتصاص الذري، طيف طيف فلوريسانس الذري،محلل للكروماتوجرافية الأيونية ذات الاحتراق العالي، محلل معدل الاحتراق عالي درجة الحرارة، ومختبر نقطة الشعلة في حالة التوازن السريع.الكشف عن نقطة ذوبان الرماداختبار جودة المياه في غلايات الحرق، تحليل مياه الصرف الصحي، وتحليل النفايات المتطايرة، إلخ.
المنتجات ذات الصلة
العملاء الرئيسيين:
مقدمة الشركة:
رويدينج خبير في الهندسة والتصنيع والبناء والخدمة التنفيذية لنظام معالجة احتراق النفايات الصناعية بما في ذلك المأكسدة الحرارية (يشار إليها أيضًا باسم محرقة),نظام استرداد الحرارة (المرجل) ، وعاء ضغط، نظام معالجة غازات الدخان (DeSOX، DeNOx) ومبادل حرارة الصفيحة، الخ.
تمت ترخيص رويدينغ مع درجة الهندسة لحماية البيئة 2 (غازات النفايات، سائل النفايات، معالجة النفايات الصلبة) شهادة EPC، شهادة ASMEرخصة تصنيع الغلايات من الفئة A، شهادة تركيب الغلاية من الفئة A وتجديد الصيانة والصيانة ، شهادة تصميم وتصنيع A2 لحاوية الصحافة ، شهادة تصميم وبناء خط أنابيب الصحافة GC1 ، GC2.
يصرخونتغطي مساحة مبنى تزيد عن 250 ألف متر مربع وتضم ما يقرب من 300 موظف مهني وفني.منتشرة في مختلف الصناعات المحلية والدولية، مع حصة كبيرة في السوق في صناعة البتروكيماويات.
الأسئلة الشائعة:
1ما هو العمل الرئيسي للشركة؟- نعم
التركيز على البحث والتطوير وتصميم وإنتاج وتثبيت وتشغيل ثلاثة نفايات صناعية (غازات نفايات / نفايات سائلة / نفايات صلبة) معدات معالجة حرق وغلايات خاصة ،وتوفير المعدات الداعمة (مثل مبادلات الحرارة، مجففات الوحل، الخ)
2هل لديك شهادة مؤهلات الصناعة؟
لقد اجتازت الشركة الآن شهادات الجودة والبيئة وصحة العمل ونظام إدارة السلامة والنظافة المهنيةولها مؤهلات المستوى الثاني للتعاقد الهندسي لحماية البيئةتصميم هندسي بيئي خاص من الفئة ب، مؤهلات تصنيع الغلاية من الفئة أ، شهادة تركيب الغلاية من الفئة أ، والفحص وصيانة،شهادة تصميم وتصنيع أوعية الضغط A2شهادة تصميم وتثبيت أنابيب الضغط GC1، GC2، وشهادة تأهيل مكافحة التلوث البيئي من الفئة A (النفايات والغازات العادمة وسوائل النفايات).
- نعم3ما هي المنتجات الأساسية؟
(1) محرقة غازات النفايات:
فرن التأكسيد الحراري التجديدي (RTO) ، فرن التأكسيد الحراري التجديدي (RC0) ، فرن التأكسيد الحراري (C0) ، محرق حراري عالي درجة الحرارة (T0)فرن التنزيف الكاتالي (SCR)
(2) محرقة النفايات السائلة:
محرقة النفايات العضوية السائلة، محرقة النفايات السائلة التي تحتوي على الملح، محرقة بقايا المكونات الثقيلة
(3) محرقة صلبة:
محرقة فرن دوارية مجتمعة، محرقة هروليزة مدفوعة بالغاز، محرقة سرير سائل، محرقة نوع خطوة
(4) غلاية المستوى A:
غلاية حرارة النفايات المنسقة، غلاية حرارة النفايات في الأنفاق، غلاية حرارة الحرق المتكاملة بين الفرن والغلاية، غلاية الحائط ذات الغشاء الكبير، غلاية أنبوب النار
(5) مبادل الحرارة الصفيح:
مبادلة حرارة لوحة ضغط مصفحة بالكامل، مبادلة حرارة أنبوب الدوران عالية الكفاءة، مبادلة حرارة أنبوب دوامة عالية الكفاءة
(6) آلة مساعدة للحرق:
مجفف الوحل، محرقة مخصصة، كسارة النفايات الصلبة، محفز لـ VOC
4في أي جوانب تنعكس المزايا التقنية؟ هل كان لديك تجربة في التعاون عبر الحدود؟
لدينا 29 تكنولوجيا براءة اختراع، تغطي مجالات تحسين هيكل المحرقة، استرداد الحرارة، الخ الشركة لديها فريق تصميم من الدرجة الأولى في الصين،الذي يتقن تكنولوجيا المحرقة ويتعرف على تشغيل المحرقاتلدى المصممين أساس نظري متين و تجربة عملية غنيةأنها تجمع بين تشغيل الأجهزة المتقدمة في الداخل والخارج لتنفيذ عملية وتصميم هيكلياستجابة التصميم سريعة، ويمكن تعديل الخطة في الوقت المناسب وفقا لمتطلبات المشتري، ويمكن تقديم اقتراحات تحسين وفقا لبيانات المشتري والعمليات.
5ماذا يشمل نطاق الخدمة؟
نحن نقدم خدمات كاملة للعملية من استشارة المشروع، وتصميم المخطط، وتصنيع المعدات إلى التثبيت والتشغيل، ودعم أنابيب الضغط وتجديد المرجل.
6هل هناك أي قضايا ناجحة للإحالة؟
وقد خدم العديد من الصناعات بما في ذلك النفط والكيماويات والصيدلة والتخلص من النفايات الصلبة. وتشمل الحالات النموذجية نظام RTO للغازات العضوية النفايات ،مشروع حرق النفايات الكيميائية السائلة، إلخ
7كيفية الحصول على التعاون أو الاقتباس؟
يمكنك تقديم احتياجاتك من خلال النموذج الرسمي على الموقع الإلكتروني، أو الاتصال مباشرة:
الهاتف: +86 15606162805 ؛ +86 0510-87418884
البريد الإلكتروني: ruiding@rdee.com.cn
العنوان: منطقة تركيز الصناعة في شينزوانغ، مدينة يكسينغ، مقاطعة جيانغسو، الصين.
8هل هناك أي تعاون تجاري دولي؟
من خلال الاحتفاظ بحقوق الاستيراد والتصدير المستقلة ، يمكننا توفير خدمات تصدير المعدات والحلول التقنية المخصصة للعملاء في الخارج.
