التشوه المنتفخ صفيحة الوسادة الهيكل المموجة تبادل الحرارة

التشوه المنتفخ صفيحة الوسادة الهيكل المموج تطبيق تبادل الحرارة

لمحة عامة:

بالنسبة للصفيحة المنتفخة ، فإن أدائها عالي الكفاءة في تبادل الحرارة هو أبرز.الخراطيم المنحدرة على لوحة تبادل الحرارة تتعاون مع الخراطيم المنحدرة المثلثية لتشكيل قناة توجيه تدفق فريدةعندما يتدفق السائل من خلال، وهذا الهيكل يمكن أن يسبب السائل لتوليد الاضطرابات في معدل تدفق أقل، وتعزيز كبير تأثير تبادل الحرارة.تم تصميم هيكل الصفيحة بأكمله بشكل معقول، مما يزيد من مساحة تبادل الحرارة ويجعل تبادل الحرارة أكثر كفاية.سواء في سيناريوهات الإنتاج الصناعي عالية الحرارة والضغط العالي أو أنظمة استرداد حرارة النفايات ذات متطلبات عالية لتوفير الطاقة، يمكن للصفائح المنتفخة توفير دعم قوي لتشغيل النظام بكفاءة مع أدائها الممتاز لتبادل الحرارة.

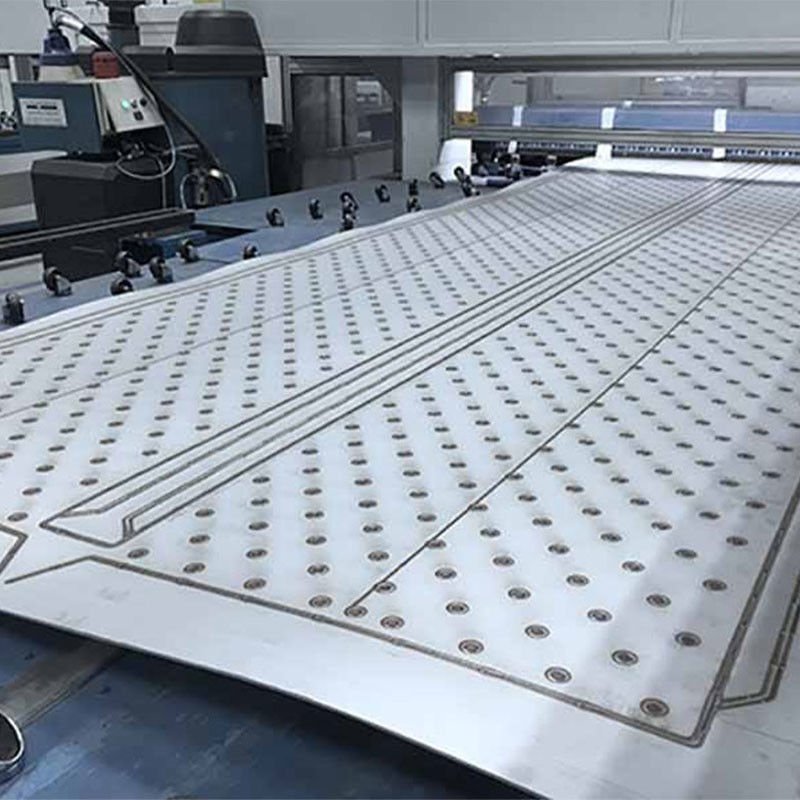

صورة المنتج:

مقدمة قصيرة:

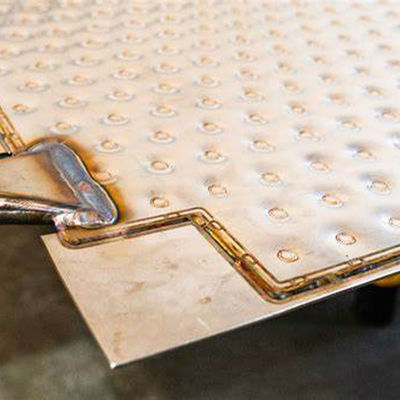

يتم تشكيل الصفيحة على شكل وسادة عن طريق لحام نقطة لصفائح معدنية اثنين من خلال لحام الليزر أو عملية لحام المقاومة ويتم دمجها مع تكنولوجيا التوسع الهيدروليكي لتشكيل قناة تدفق موجة ،والذي يمتلك خصائص الختم، الاستقرار الهيكلي ، مقاومة الضغط العالي (100 بار) ، ومقاومة درجة الحرارة العالية (800 درجة مئوية). وفقا لمتطلبات التصميم ، يمكن تقسيمها إلى:
- نعملوحة من طبقة واحدة:الصفيحة الأساسية أكثر سمكاً (≥ 2 ملم) ، والصفيحة العلوية الرقيقة تتوسع وتتشكل ، وهي مناسبة للحاويات المغطاة والسيناريوهات الحرارية الثابتة.
- نعملوحة طبقة مزدوجة:يتم توسيع الصفائح الرقيقة المزدوجة بشكل متماثل لتشكيل وحدة تجميع متبادل حرارة وحدات، وهي مناسبة لمتطلبات نقل الحرارة الديناميكية.
- نعمتصميم محرك تحويل التدفق:يتم توجيه اتجاه تدفق السائل من خلال اللحام لتحسين توزيع سرعة التدفق وكفاءة نقل الحرارة.

معايير المنتج:

المزايا:

(1) لحام بالليزر: جودة لحام عالية الدقة لضمان الختم ومقاومة الضغط

- نعم

(2) تشكيل التوسع الهيدروليكي: تزيد اضطرابات قناة التدفق من نقل الحرارة ، وتزداد الكفاءة بنسبة 30٪ +.

(3) يدعم ظروف العمل القاسية (100 بار/800 درجة مئوية) ، مضاد للتآكل ومضاد للتشوه

(4) هيكل مغلق بالكامل ، لا يوجد خطر تسرب ، عمر أكثر من 15 عامًا.

(5) الصفيحة ذات الطبقة الواحدة / الطبقة المزدوجة المثبتة تتكيف بمرونة مع سيناريوهات نقل الحرارة المختلفة.

التطبيق:
(1)نقل الحرارة الصناعية: سترة المفاعل، استرداد حرارة غازات الدخان النفايات، التبلور الذوبان.

(2)حماية البيئة والطاقة: معالجة مياه الصرف الصحي، نظام تخزين الجليد، تكثيف غازات العادم.

(3)التبريد وتخزين الحرارة: برنامج تبريد لفيلم تساقط الصفيحة، ومبادل حرارة الغمر.

البحث والتطوير والإنتاج:

أنشأت رويدينغ مركز تكنولوجيا هندسة موارد حرق نظيفة في مقاطعة جيانغسو والمختبر الرئيسي لمركز الابتكار المشترك بين JICUI وRuidings.

هذاالمختبر مجهز بمعدات كشف متقدمة مثل طيف طيف انبعاثات البلازما المقترنة بالاندفاع ICP، طيف طيف امتصاص الذري، طيف طيف فلوريسانس الذري،محلل للكروماتوجرافية الأيونية ذات الاحتراق العالي، محلل معدل الاحتراق عالي درجة الحرارة، ومختبر نقطة الشعلة في حالة التوازن السريع.الكشف عن نقطة ذوبان الرماداختبار جودة المياه في غلايات الحرق، تحليل مياه الصرف الصحي، وتحليل النفايات المتطايرة، إلخ.

المنتجات ذات الصلة

العملاء الرئيسيين:

مقدمة الشركة:

رويدينج خبير في الهندسة والتصنيع والبناء والخدمة التنفيذية لنظام معالجة احتراق النفايات الصناعية بما في ذلك المأكسدة الحرارية (يشار إليها أيضًا باسم محرقة),نظام استرداد الحرارة (المرجل) ، وعاء ضغط، نظام معالجة غازات الدخان (DeSOX، DeNOx) ومبادل حرارة الصفيحة، الخ.

تمت ترخيص رويدينغ مع درجة الهندسة لحماية البيئة 2 (غازات النفايات، سائل النفايات، معالجة النفايات الصلبة) شهادة EPC، شهادة ASMEرخصة تصنيع الغلايات من الفئة A، شهادة تركيب الغلاية من الفئة A وتجديد الصيانة والصيانة ، شهادة تصميم وتصنيع A2 لحاوية الصحافة ، شهادة تصميم وبناء خط أنابيب الصحافة GC1 ، GC2.

يصرخونتغطي مساحة مبنى تزيد عن 250 ألف متر مربع وتضم ما يقرب من 300 موظف مهني وفني.منتشرة في مختلف الصناعات المحلية والدولية، مع حصة كبيرة في السوق في صناعة البتروكيماويات.

الأسئلة الشائعة:

1ما هو العمل الرئيسي للشركة؟- نعم
التركيز على البحث والتطوير وتصميم وإنتاج وتثبيت وتشغيل ثلاثة نفايات صناعية (غازات نفايات / نفايات سائلة / نفايات صلبة) معدات معالجة حرق وغلايات خاصة ،وتوفير المعدات الداعمة (مثل مبادلات الحرارة، مجففات الوحل، الخ)
2هل لديك شهادة مؤهلات الصناعة؟
لقد اجتازت الشركة الآن شهادات الجودة والبيئة وصحة العمل ونظام إدارة السلامة والنظافة المهنيةولها مؤهلات المستوى الثاني للتعاقد الهندسي لحماية البيئةتصميم هندسي بيئي خاص من الفئة ب، مؤهلات تصنيع الغلاية من الفئة أ، شهادة تركيب الغلاية من الفئة أ، والفحص وصيانة،شهادة تصميم وتصنيع أوعية الضغط A2شهادة تصميم وتثبيت أنابيب الضغط GC1، GC2، وشهادة تأهيل مكافحة التلوث البيئي من الفئة A (النفايات والغازات العادمة وسوائل النفايات).
- نعم3ما هي المنتجات الأساسية؟
(1) محرقة غازات النفايات:
فرن التأكسيد الحراري التجديدي (RTO) ، فرن التأكسيد الحراري التجديدي (RC0) ، فرن التأكسيد الحراري (C0) ، محرق حراري عالي درجة الحرارة (T0)فرن التنزيف الكاتالي (SCR)
(2) محرقة النفايات السائلة:
محرقة النفايات العضوية السائلة، محرقة النفايات السائلة التي تحتوي على الملح، محرقة بقايا المكونات الثقيلة
(3) محرقة صلبة:
محرقة فرن دوارية مجتمعة، محرقة هروليزة مدفوعة بالغاز، محرقة سرير سائل، محرقة نوع خطوة
(4) غلاية المستوى A:
غلاية حرارة النفايات المنسقة، غلاية حرارة النفايات في الأنفاق، غلاية حرارة الحرق المتكاملة بين الفرن والغلاية، غلاية الحائط ذات الغشاء الكبير، غلاية أنبوب النار
(5) مبادل الحرارة الصفيح:
مبادلة حرارة لوحة ضغط مصفحة بالكامل، مبادلة حرارة أنبوب الدوران عالية الكفاءة، مبادلة حرارة أنبوب دوامة عالية الكفاءة
(6) آلة مساعدة للحرق:
مجفف الوحل، محرقة مخصصة، كسارة النفايات الصلبة، محفز لـ VOC
4في أي جوانب تنعكس المزايا التقنية؟ هل كان لديك تجربة في التعاون عبر الحدود؟

لدينا 29 تكنولوجيا براءة اختراع، تغطي مجالات تحسين هيكل المحرقة، استرداد الحرارة، الخ الشركة لديها فريق تصميم من الدرجة الأولى في الصين،الذي يتقن تكنولوجيا المحرقة ويتعرف على تشغيل المحرقاتلدى المصممين أساس نظري متين و تجربة عملية غنيةأنها تجمع بين تشغيل الأجهزة المتقدمة في الداخل والخارج لتنفيذ عملية وتصميم هيكلياستجابة التصميم سريعة، ويمكن تعديل الخطة في الوقت المناسب وفقا لمتطلبات المشتري، ويمكن تقديم اقتراحات تحسين وفقا لبيانات المشتري والعمليات.
5ماذا يشمل نطاق الخدمة؟
نحن نقدم خدمات كاملة للعملية من استشارة المشروع، وتصميم المخطط، وتصنيع المعدات إلى التثبيت والتشغيل، ودعم أنابيب الضغط وتجديد المرجل.
6هل هناك أي قضايا ناجحة للإحالة؟
وقد خدم العديد من الصناعات بما في ذلك النفط والكيماويات والصيدلة والتخلص من النفايات الصلبة. وتشمل الحالات النموذجية نظام RTO للغازات العضوية النفايات ،مشروع حرق النفايات الكيميائية السائلة، إلخ
7كيفية الحصول على التعاون أو الاقتباس؟
يمكنك تقديم احتياجاتك من خلال النموذج الرسمي على الموقع الإلكتروني، أو الاتصال مباشرة:
الهاتف: +86 15606162805 ؛ +86 0510-87418884
البريد الإلكتروني: ruiding@rdee.com.cn
العنوان: منطقة تركيز الصناعة في شينزوانغ، مدينة يكسينغ، مقاطعة جيانغسو، الصين.
8هل هناك أي تعاون تجاري دولي؟
من خلال الاحتفاظ بحقوق الاستيراد والتصدير المستقلة ، يمكننا توفير خدمات تصدير المعدات والحلول التقنية المخصصة للعملاء في الخارج.
