استرداد الحرارة النفايات المجددة المأكسدة الحرارية تخزين الطاقة المعادن والصناعة الكيميائية

استرداد الحرارة النفايات المجددة المأكسدة الحرارية تخزين الطاقة المعادن والصناعة الكيميائية

لمحة عامة:
تم تصميمه للسيناريوهات الصناعية ذات الاستهلاك العالي للطاقة، ويستخدم تقنية تخزين حرارة عسل السيراميكي ويحول طاقة الحرارة من غازات النفايات لإعادة الاستخدام من خلال نظام استعادة حرارة النفايات،زيادة الكفاءة الحرارية إلى أكثر من 85%مناسب للصناعات عالية درجة الحرارة مثل المعادن وتصنيع الزجاج ، مما يقلل بشكل كبير من استهلاك الوقود وانبعاثات الكربون ،وتحقيق حالة مربحة للجميع في مجال الإنتاج وحماية البيئة.

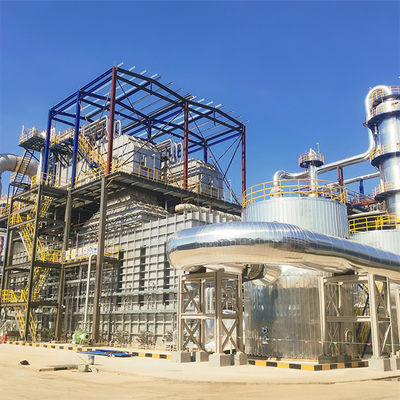

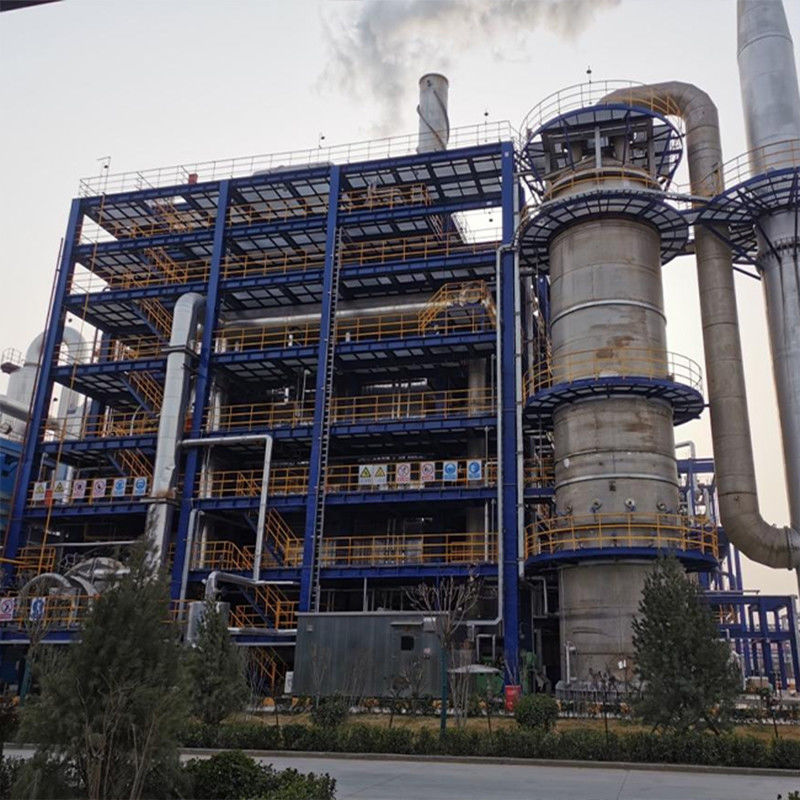

صورة المنتج:

مقدمة المنتج

الحل:RTO
مصدر التلوث:MMA
السعة:71603Nm3/h

هذا النظام المتكامل للحرق يدعم منشأة لإنتاج 100000 TPY methyl methacrylate (MMA) ، معالجة:
(1) مياه الصرف الصحي المركزة: 9600 kg/h
(2) مياه الصرف الصحي الكيميائية: 3000 كجم/ساعة
(3) سائل نفايات المكونات الثقيلة: 1264kg/h عند درجات حرارة الحرق 950~1100°C

تتضمن معالجة غازات الدخان:
(1) استرداد الحرارة عن طريق غلاية حرارة النفايات + مبادلة حرارة لوحة عالية الحرارة.
(2) تطهير SNCR من النترات (حقن الأمونيا / اليوريا).
(3) برج إطفاء + إزالة الأحماض شبه الجافة + تصفية الغبار للانبعاثات المتوافقة.
(4) بواسطة تنتج 22 طن / ساعة من 4.3MPaG/435 °C بخار ساخن للغاية لإعادة استخدام العملية.

يتكون النظام من محرقة سائل النفايات ووحدة استرداد الحرارة ونظام نزع النيتريتري من SNCR ومغسلة شبه جافة وعمود إزالة مياه الصرف الصحي ومروحة مدفوعة ومجموعة العادممع مساحة إجمالية 60m × 30m.

النظرية:
تتكون RTO من غرف معزولة مليئة بوسائل السيراميك عالية درجة الحرارة. أثناء التشغيل، يدخل الهواء الملوث إلى المأكسدة من خلال غرفة استرداد الطاقة،حيث تقوم الوسائط السيراميكية بتسخينها مسبقًا قبل إدخالها إلى غرفة الأكسدةعندما يتحرك الهواء من خلال السرير، ترتفع درجة حرارته بسرعة. يحدث تفاعل الأكسدة في غرفة الاحتراق، وتحويل الهواء المحمل بالملوثات إلى ثاني أكسيد الكربون وبخار الماء.إطلاق كمية كبيرة من الطاقة الحرارية.

يخرج الغاز الساخن والنظيف من خلال سرير الاسترداد الثاني، و يترك الحرارة في الوسائط السيرامية. في الدورة التالية، يتدفق تيار العملية عكسيا،استخدام الحرارة المخزنة لتسخين الهواء الواردمن خلال التبديل الدوري لعمليات الدخول والخروج والتطهير ، يغير التدفق الاتجاه في المأكسدة ، ويستكمل مراحل التسخين المسبق والأكسدة وتخزين الحرارة والإفراج.هذه العملية تخزين الحرارة يسمح للطاقة الحرارية التي يتم إطلاقها أثناء الأكسدة لإعادة استخدامها، مما يقلل من استهلاك الوقود للتسخين المسبق.

للحفاظ على كفاءة استرداد الحرارة المثلى ، يتم تغيير اتجاه تدفق العملية بانتظام باستخدام صمامات تحويل تلقائية يتم التحكم بها بواسطة نظام PLC.

المزايا:
(1) كفاءة المعالجة المشتركة:

معالجة مياه الصرف الصحي + سائل الصرف الصحي في وقت واحد مع الامتثال المضمون للانبعاثات.

(2) دائرة الطاقة:

ينتج 22 طن / ساعة من البخار المفرط في الضغط العالي كمنتج ثانوي، يعود مباشرة إلى عملية الإنتاج.

(3) الاستخدام المتقدم للحرارة:

استرداد الطاقة المرحلة المزدوجة (مقلاة حرارة النفايات + مبادل لوحة عالية درجة الحرارة) يحقق كفاءة حرارية عالية ، مما يزيد من إعادة استخدام الطاقة.

(4) تخطيط محسن للمساحة:

تخطيط محسّن للمساحة (1800 متر مربع) مع مكونات وحدات، مصممة خصيصًا للمناطق المحدودة للمصانع.

(5) تنقية متعددة المراحل:

التطهير المتكامل من النترات + تبريد القضاء + إزالة الحموضة شبه الجافة + إزالة الغبار ، يتوافق مع المعايير البيئية الصارمة.

البحث والتطوير والإنتاج:

أنشأت رويدينغ مركز تكنولوجيا هندسة موارد حرق نظيفة في مقاطعة جيانغسو والمختبر الرئيسي لمركز الابتكار المشترك بين JICUI وRuidings.

هذاالمختبر مجهز بمعدات كشف متقدمة مثل طيف طيف انبعاثات البلازما المقترنة بالاندفاع ICP، طيف طيف امتصاص الذري، طيف طيف فلوريسانس الذري،محلل للكروماتوجرافية الأيونية ذات الاحتراق العالي، محلل معدل الاحتراق عالي درجة الحرارة، ومختبر نقطة الشعلة في حالة التوازن السريع.الكشف عن نقطة ذوبان الرماداختبار جودة المياه في غلايات الحرق، تحليل مياه الصرف الصحي، وتحليل النفايات المتطايرة، إلخ.

المنتجات ذات الصلة

العملاء الرئيسيين:

مقدمة الشركة:

رويدينج خبير في الهندسة والتصنيع والبناء والخدمة التنفيذية لنظام معالجة احتراق النفايات الصناعية بما في ذلك المأكسدة الحرارية (يشار إليها أيضًا باسم محرقة),نظام استرداد الحرارة (المرجل) ، وعاء ضغط، نظام معالجة غازات الدخان (DeSOX، DeNOx) ومبادل حرارة الصفيحة، الخ.

تمت ترخيص رويدينغ مع درجة الهندسة لحماية البيئة 2 (غازات النفايات، سائل النفايات، معالجة النفايات الصلبة) شهادة EPC، شهادة ASMEرخصة تصنيع الغلايات من الفئة A، شهادة تركيب الغلاية من الفئة A وتجديد الصيانة والصيانة ، شهادة تصميم وتصنيع A2 لحاوية الصحافة ، شهادة تصميم وبناء خط أنابيب الصحافة GC1 ، GC2.

يصرخونتغطي مساحة مبنى تزيد عن 250 ألف متر مربع وتضم ما يقرب من 300 موظف مهني وفني.منتشرة في مختلف الصناعات المحلية والدولية، مع حصة كبيرة في السوق في صناعة البتروكيماويات.

الأسئلة الشائعة:

1ما هو العمل الرئيسي للشركة؟- نعم
التركيز على البحث والتطوير وتصميم وإنتاج وتثبيت وتشغيل ثلاثة نفايات صناعية (غازات نفايات / نفايات سائلة / نفايات صلبة) معدات معالجة حرق وغلايات خاصة ،وتوفير المعدات الداعمة (مثل مبادلات الحرارة، مجففات الوحل، الخ)
2هل لديك شهادة مؤهلات الصناعة؟
لقد اجتازت الشركة الآن شهادات الجودة والبيئة وصحة العمل ونظام إدارة السلامة والنظافة المهنيةولها مؤهلات المستوى الثاني للتعاقد الهندسي لحماية البيئةتصميم هندسي بيئي خاص من الفئة ب، مؤهلات تصنيع الغلاية من الفئة أ، شهادة تركيب الغلاية من الفئة أ، والفحص وصيانة،شهادة تصميم وتصنيع أوعية الضغط A2شهادة تصميم وتثبيت أنابيب الضغط GC1، GC2، وشهادة تأهيل مكافحة التلوث البيئي من الفئة A (النفايات والغازات العادمة وسوائل النفايات).
- نعم3ما هي المنتجات الأساسية؟
(1) محرقة غازات النفايات:
فرن التأكسيد الحراري التجديدي (RTO) ، فرن التأكسيد الحراري التجديدي (RC0) ، فرن التأكسيد الحراري (C0) ، محرق حراري عالي درجة الحرارة (T0)فرن التنزيف الكاتالي (SCR)
(2) محرقة النفايات السائلة:
محرقة النفايات العضوية السائلة، محرقة النفايات السائلة التي تحتوي على الملح، محرقة بقايا المكونات الثقيلة
(3) محرقة صلبة:
محرقة فرن دوارية مجتمعة، محرقة هروليزة مدفوعة بالغاز، محرقة سرير سائل، محرقة نوع خطوة
(4) غلاية المستوى A:
غلاية حرارة النفايات المنسقة، غلاية حرارة النفايات في الأنفاق، غلاية حرارة الحرق المتكاملة بين الفرن والغلاية، غلاية الحائط ذات الغشاء الكبير، غلاية أنبوب النار
(5) مبادل الحرارة الصفيح:
مبادلة حرارة لوحة ضغط مصفحة بالكامل، مبادلة حرارة أنبوب الدوران عالية الكفاءة، مبادلة حرارة أنبوب دوامة عالية الكفاءة
(6) آلة مساعدة للحرق:
مجفف الوحل، محرقة مخصصة، كسارة النفايات الصلبة، محفز لـ VOC
4في أي جوانب تنعكس المزايا التقنية؟ هل كان لديك تجربة في التعاون عبر الحدود؟

لدينا 29 تكنولوجيا براءة اختراع، تغطي مجالات تحسين هيكل المحرقة، استرداد الحرارة، الخ الشركة لديها فريق تصميم من الدرجة الأولى في الصين،الذي يتقن تكنولوجيا المحرقة ويتعرف على تشغيل المحرقاتلدى المصممين أساس نظري متين و تجربة عملية غنيةأنها تجمع بين تشغيل الأجهزة المتقدمة في الداخل والخارج لتنفيذ عملية وتصميم هيكلياستجابة التصميم سريعة، ويمكن تعديل الخطة في الوقت المناسب وفقا لمتطلبات المشتري، ويمكن تقديم اقتراحات تحسين وفقا لبيانات المشتري والعمليات.
5ماذا يشمل نطاق الخدمة؟
نحن نقدم خدمات كاملة للعملية من استشارة المشروع، وتصميم المخطط، وتصنيع المعدات إلى التثبيت والتشغيل، ودعم أنابيب الضغط وتجديد المرجل.
6هل هناك أي قضايا ناجحة للإحالة؟
وقد خدم العديد من الصناعات بما في ذلك النفط والكيماويات والصيدلة والتخلص من النفايات الصلبة. وتشمل الحالات النموذجية نظام RTO للغازات العضوية النفايات ،مشروع حرق النفايات الكيميائية السائلة، إلخ
7كيفية الحصول على التعاون أو الاقتباس؟
يمكنك تقديم احتياجاتك من خلال النموذج الرسمي على الموقع الإلكتروني، أو الاتصال مباشرة:
الهاتف: +86 15606162805 ؛ +86 0510-87418884
البريد الإلكتروني: ruiding@rdee.com.cn
العنوان: منطقة تركيز الصناعة في شينزوانغ، مدينة يكسينغ، مقاطعة جيانغسو، الصين.
8هل هناك أي تعاون تجاري دولي؟
من خلال الاحتفاظ بحقوق الاستيراد والتصدير المستقلة ، يمكننا توفير خدمات تصدير المعدات والحلول التقنية المخصصة للعملاء في الخارج.
