توربينات غازية لإنتاج الطاقة من دورة مشتركة لإنتاج الطاقة 95.6t/H

حرارة التوربينات الغازية المستهلكة

لمحة عامة:

يتم إنتاج كمية كبيرة من غازات النفايات عالية درجة الحرارة خلال عملية الإنتاج الكيميائي.يستخدم هذا المرجل الحرارية النفايات مواد خاصة وهيكل مضاد للتآكل لاستعادة الحرارة النفايات من المفاعلات بفعالية، أفران التكسير وغيرها من المعدات، وتوليد البخار لإنتاج العملية أو توليد الكهرباء، وتحسين معدل الاستخدام الشامل للطاقة.

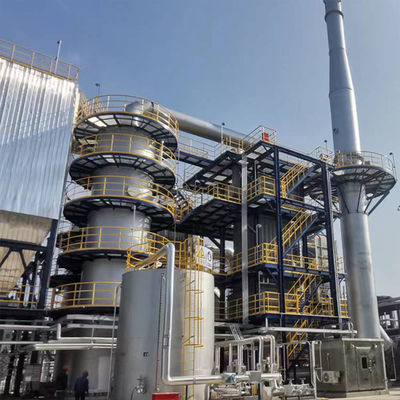

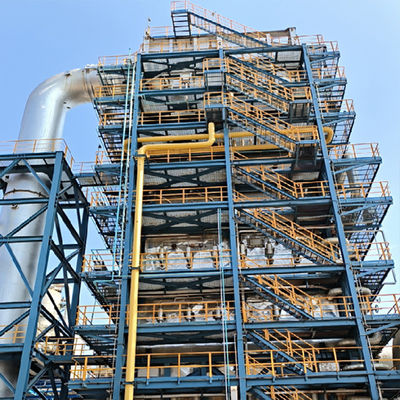

صورة المنتج:

مقدمة المنتج

تم تصميم هذا المرجل الحراري للاسترداد الحراري من غازات الدخان ذات درجة حرارة عالية من محرقة CO من وحدة التكسير الحراري للمصفاة.إنّه يولد 95.6 طن/ساعة (ضغط 3.9MPa، درجة حرارة 440 درجة مئوية) من البخار المفرط الحرارة تحت الضغط المتوسط. يتكون مصدر البخار من جزأين: 56.2 طن/ساعة من البخار المشبوع الذي ينتجه النظام نفسه و 39.4 طن/ساعة من البخار المشبوع المورد من الخارجوبالإضافة إلى ذلك، يحول المرجل المياه المقدمة إلى 26.89 طن / ساعة من المياه الساخنة عالية درجة الحرارة للخروج الخارجي من خلال عملية التسخين المسبق،تحقيق الطلب على البخار في العملية للوحدة واستخدام الطاقة المتداخل في نفس الوقت، مما يقلل بشكل كبير من استهلاك الطاقة الكلي.

غلاية حرارة النفايات تتبنى التخطيط الهيكلي من نوع "P" ، مجهزة بطبل بخار ، قسم تبخير شاشة ، سوبر سوبر حرارة عالية / منخفضة درجة الحرارة ،قسم تبخير عالية درجة حرارة / منخفضة درجة حرارة وإقتصادي عالية درجة حرارة / منخفضة درجة حرارة، وتعتمد سطح التدفئة تصميمًا وحداتيًا. يتم تعيين جهاز تبريد رذاذ الماء بين سوبر سوبر لدرجة حرارة عالية ودرجة حرارة منخفضة للسيطرة بدقة على درجة حرارة البخار.يتم تكوين مدفوع للدخان بين الوحدات لتنظيف الدخان في الوقت الحقيقي من خلال موجات الصدمة عالية التردد لضمان كفاءة نقل الحرارة المستقرة لسطح التدفئة.

المواصفات التقنية:

المزايا:

(1)استرداد الحرارة العادم بكفاءة:

التكيف مع 860 درجة مئوية من غاز الدخان عالي الحرارة (193192Nm3 / h) ، وتبريد عميق إلى 176 درجة مئوية ، وتحقيق الاستخدام الفعال لسلسلة الحرارة الفارغة.
- نعم
(2) دمج البخار المرن:

السعة الاسمية للتبخر هي 95.6 طن/ساعة (بما في ذلك 39.4 طن/ساعة وصول البخار الخارجي)و 440 درجة مئوية، يتم التحكم بدقة في إنتاج البخار للوفاء بالاحتياجات الديناميكية لعمليات التكرير والكيميائية.
- نعم
(3) صيانة قوية وحدات:

تخطيط من النوع P + تصميم وحدة منطقة درجة الحرارة (سوبر سوبر حرارة عالية / منخفضة درجة الحرارة / تبخير / اقتصاد) ، مجهزة بنظام نفخ دخان موجات الصدمة ،زيادة كفاءة نقل الحرارة بأكثر من 15%.

(4) تكامل كبير لتوفير الطاقة:

إن عملية التسخين المسبق تنتج 26.89 طن / ساعة من الماء الساخن عالي الحرارة، وفي الوقت نفسه تقلل من استهلاك الطاقة الشامل للجهاز بنسبة 20-30٪.

(5) تكنولوجيا التحكم في درجة الحرارة المتقدمة:

جهاز تبريد رش الماء يحقق التحكم في tolerances ± 5 °C من البخار 3.9MPa ، مما يضمن التشغيل الآمن والمستقر للنظام.

البحث والتطوير والإنتاج:

أنشأت رويدينغ مركز تكنولوجيا هندسة موارد حرق نظيفة في مقاطعة جيانغسو والمختبر الرئيسي لمركز الابتكار المشترك بين JICUI وRuidings.

هذاالمختبر مجهز بمعدات كشف متقدمة مثل طيف طيف انبعاثات البلازما المقترنة بالاندفاع ICP، طيف طيف امتصاص الذري، طيف طيف فلوريسانس الذري،محلل للكروماتوجرافية الأيونية ذات الاحتراق العالي، محلل معدل الاحتراق عالي درجة الحرارة، ومختبر نقطة الشعلة في حالة التوازن السريع.الكشف عن نقطة ذوبان الرماداختبار جودة المياه في غلايات الحرق، تحليل مياه الصرف الصحي، وتحليل النفايات المتطايرة، إلخ.

المنتجات ذات الصلة

العملاء الرئيسيين:

مقدمة الشركة:

رويدينج خبير في الهندسة والتصنيع والبناء والخدمة التنفيذية لنظام معالجة احتراق النفايات الصناعية بما في ذلك المأكسدة الحرارية (يشار إليها أيضًا باسم محرقة),نظام استرداد الحرارة (المرجل) ، وعاء ضغط، نظام معالجة غازات الدخان (DeSOX، DeNOx) ومبادل حرارة الصفيحة، الخ.

تمت ترخيص رويدينغ مع درجة الهندسة لحماية البيئة 2 (غازات النفايات، سائل النفايات، معالجة النفايات الصلبة) شهادة EPC، شهادة ASMEرخصة تصنيع الغلايات من الفئة A، شهادة تركيب الغلاية من الفئة A وتجديد الصيانة والصيانة ، شهادة تصميم وتصنيع A2 لحاوية الصحافة ، شهادة تصميم وبناء خط أنابيب الصحافة GC1 ، GC2.

يصرخونتغطي مساحة مبنى تزيد عن 250 ألف متر مربع وتضم ما يقرب من 300 موظف مهني وفني.منتشرة في مختلف الصناعات المحلية والدولية، مع حصة كبيرة في السوق في صناعة البتروكيماويات.
